О производителе Texas Instruments

Аналоговые микросхемы и встраиваемые процессоры — две опоры американской Texas Instruments: операционные усилители, АЦП и ЦАП, стабилизаторы, интерфейсные микросхемы, логика, микроконтроллеры, радиочастотные решения. В портфель TI вошли линейки Burr-Brown (префиксы OPA, INA, ADS) и National Semiconductor (префикс LM), поэтому одна марка покрывает и прецизионные преобразователи, и массовые регуляторы.

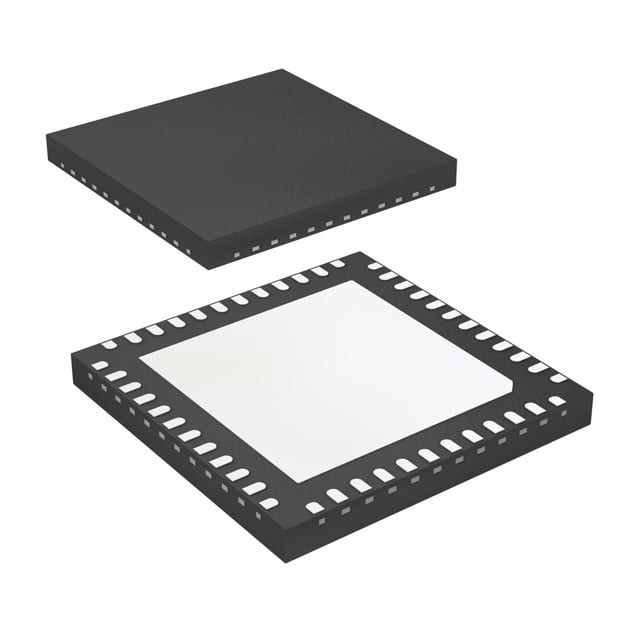

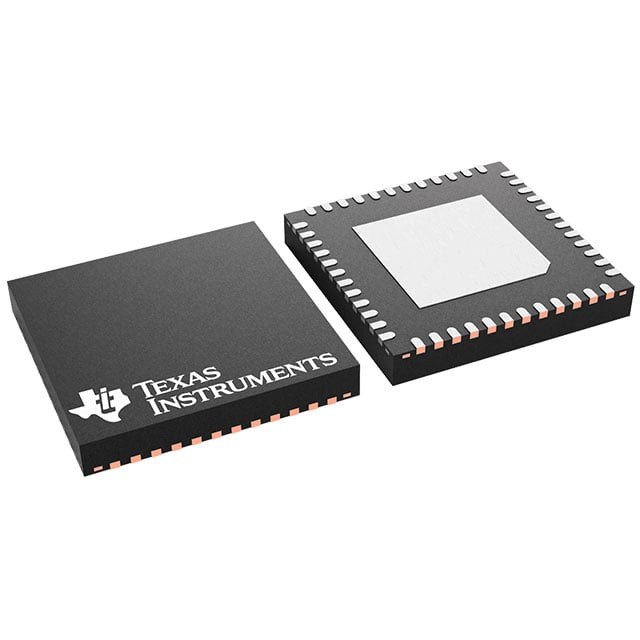

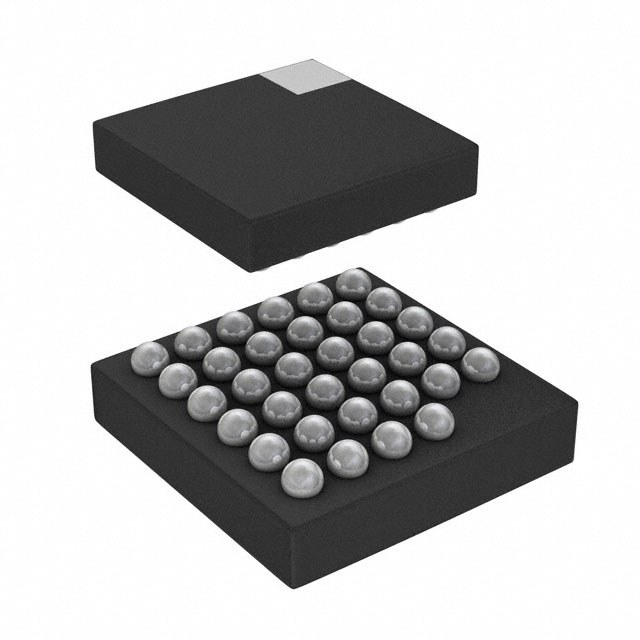

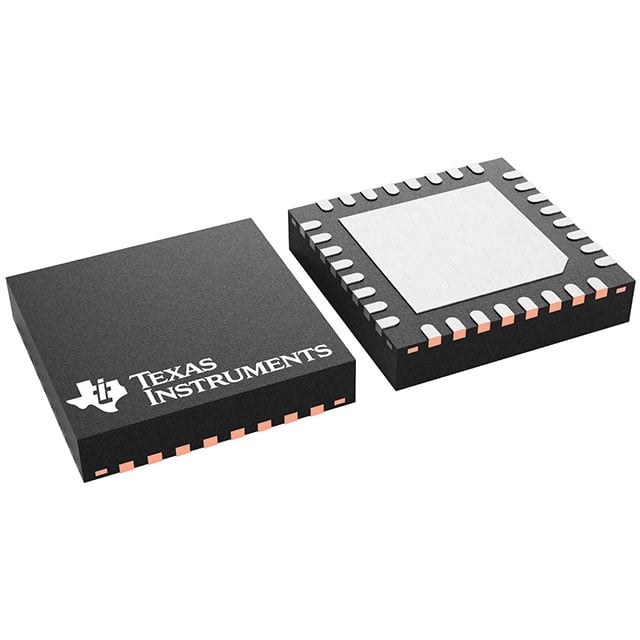

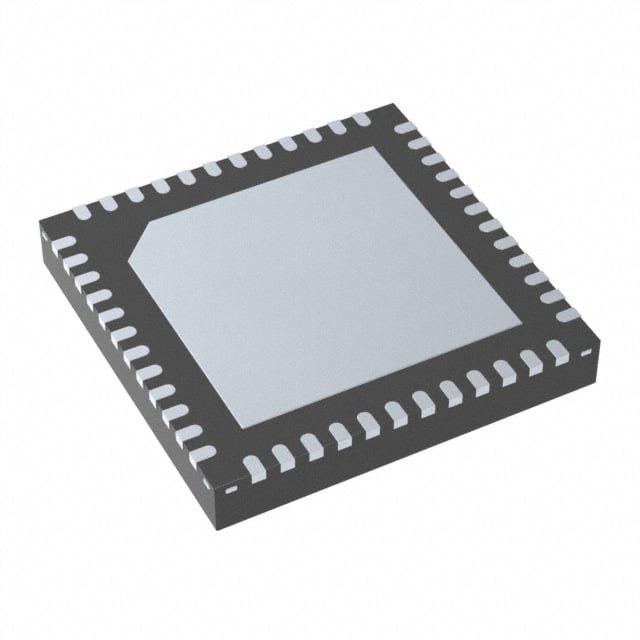

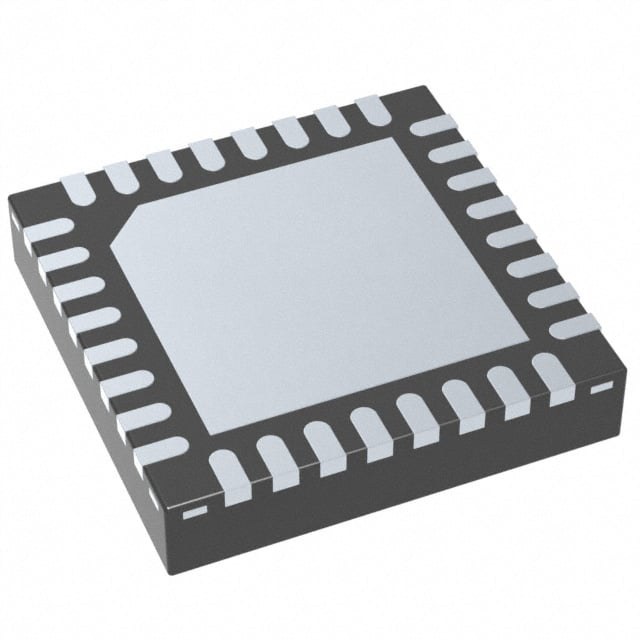

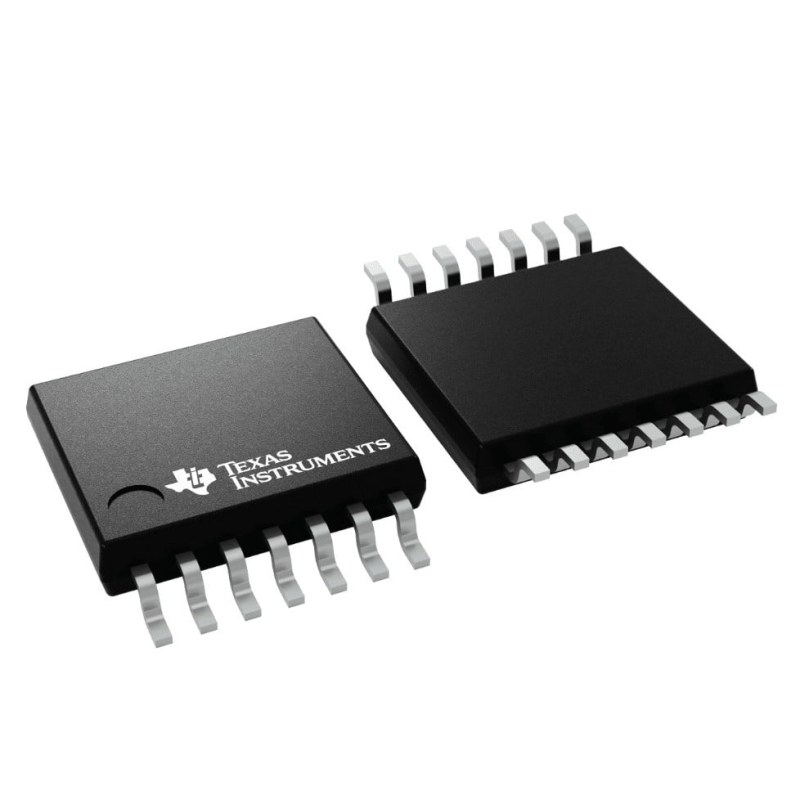

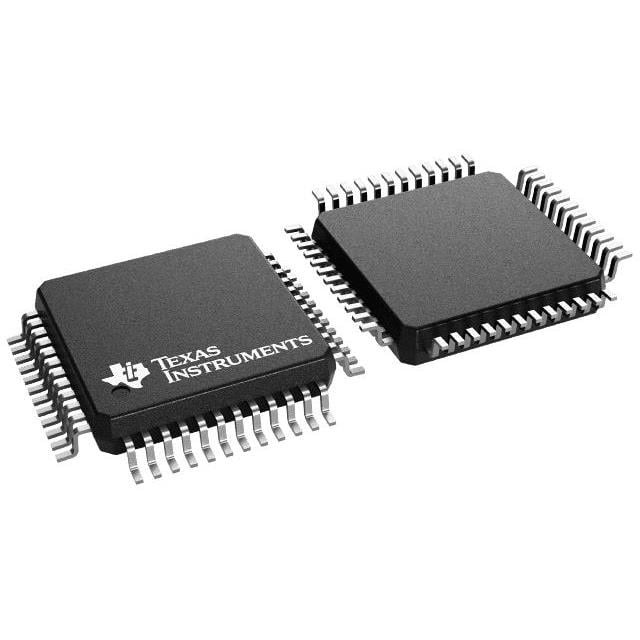

Шире всего у нас представлены операционные и инструментальные усилители, LDO-стабилизаторы, буферы и приёмопередатчики, а также аналого-цифровые преобразователи. Среди частых серий — АЦП ADS1286 и ADS127L, ЦАП DAC7741, логика SN74HC и CD4000, беспроводные микроконтроллеры Bluetooth LE CC2640R2, радарные датчики миллиметрового диапазона IWR6843 и приёмопередатчики RS-232 MAX232.

Как читать суффиксы на примере MAX232

Базовое имя у TI обрастает буквами, и каждая что-то значит. E в MAX232E — усиленная защита от электростатики (в каталоге MAX232EID — с защитой по IEC 61000-4-2). Следующая буква — температурный диапазон: C — коммерческий, I — промышленный (MAX232ID работает от −40 до +85 °C). Затем код корпуса: N — DIP-16, D — узкий SOIC, DW — широкий SOIC, NS — корпус SO японского стандарта ширины. R в конце — лента на катушке, её отсутствие — туба, а G4 обозначает «зелёное» исполнение без сурьмы и брома. Выходит, MAX232ECDR и MAX232EIDR — одна микросхема с разным температурным диапазоном, а MAX232N и MAX232ID — разные корпуса, на одно посадочное место они не встанут.

Почти к каждой микросхеме прилагаются подробная документация, референс-дизайны и онлайн-инструменты расчёта, например WEBENCH для источников питания. При замене логики смотрите на семейство: SN74HC и SN74HCT различаются порогами входов — HCT при питании 5 В понимает уровни ТТЛ-выходов, а HC в тех же условиях может их не распознать.
