AC-DC преобразователи — купить со склада и под заказ

Категория

В каталоге ЭЛ-СИРИУС — 9 наименований категории «AC-DC преобразователи» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.

Фото Партномер (MPN) Производитель Описание Цена Наличие
ICE5AR4780BZS — AC-DC контроллер (импульсный источник питания) ICE5AR4780BZ по запросу Под заказ
ICE5AR4780BZS1XKLA1 — фото ICE5AR4780BZS1XKLA1 Infineon Микросхема AC/DC преобразователя обратноходового типа, мощность 15 Вт, корпус DIP-7 40,13 ₽ Под заказ
ICE5AR4780BZSXKLA1 — фото ICE5AR4780BZSXKLA1 Infineon Микросхема AC/DC преобразователя CoolSET 5-го поколения, фиксированная частота 100 кГц, 800 В, мощность 27,5 В 50,16 ₽ Под заказ
INN3677C-H601-TL — фото INN3677C-H601-TL Power Integrations Микросхема обратноходового преобразователя (флайбэк) CV/CC QR, 650 В, частота 100 кГц, корпус InSOP-24D 127,07 ₽ Под заказ
RSP-320-48 — фото RSP-320-48 Mean Well AC to DC Switching Enclosed Power Supply Single Output with PFC Function 48V@6700mA по запросу Под заказ

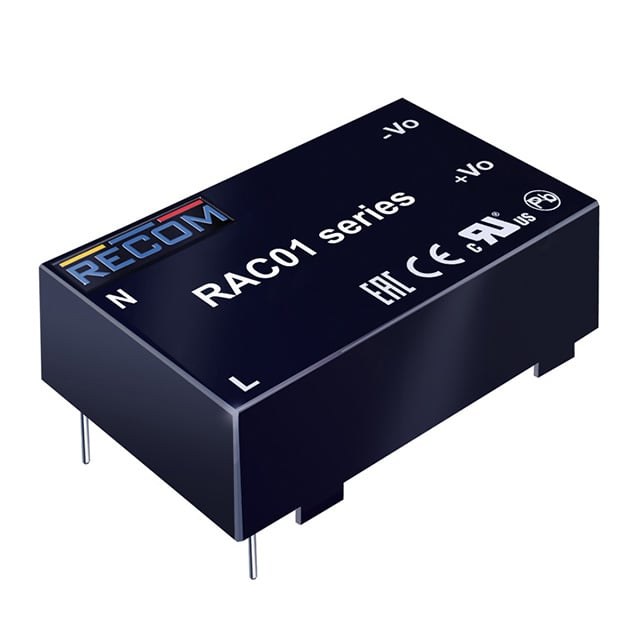

RAC01-3.3SC — фото RAC01-3.3SC Recom Power Изолированный AC/DC преобразователь Recom RAC01 POWERLINE, 1 Вт, вход 80-264 В, выход 3.3 В, 300 мА, изоляция по запросу Под заказ
RAC01-3.3SGB — фото RAC01-3.3SGB Recom Power Изолированный AC/DC преобразователь Recom RAC01, 1 Вт, выход 3.3 В, класс EMC B 742,37 ₽ Под заказ
SR10LG-G — фото SR10LG-G Microchip Однокаскадный офлайн-преобразователь Microchip SR10LG, шунтовая топология, 50/60 Гц, корпус SOIC-8 по запросу Под заказ
UCC2804NG4 — фото UCC2804NG4 Texas Instruments ШИМ-контроллер Texas Instruments UCC2804, токовый режим, ток 1 А, частота до 1000 кГц, БиКМОП, PDIP-8 по запросу Под заказ

О категории «AC-DC преобразователи»

Компоненты для построения сетевых источников питания: ШИМ-контроллеры с токовым режимом управления, интегрированные off-line ключи со встроенным высоковольтным транзистором, готовые модульные преобразователи. В каталоге Infineon, Recom Power, Texas Instruments и Microchip — в том числе квазирезонансные обратноходовые (flyback) микросхемы на 650 В с частотой преобразования до 100 кГц и режимом стабилизации по напряжению и току (CV/CC).

Контроллер или интегрированный ключ

  • Микросхема со встроенным транзистором даёт компактную схему с минимумом обвязки и предсказуемый результат — оптимальна до 20–30 Вт.
  • Отдельный контроллер плюс внешний ключ позволяет подобрать транзистор под мощность и отвести тепло на радиатор — выбор для больших мощностей и жёстких условий.

Что даёт квазирезонансный режим

Обычный flyback переключает транзистор в произвольный момент, теряя энергию на разряде ёмкости стока. Квазирезонансное управление (QR, valley switching) ждёт минимума напряжения на ключе и включает его там: потери на переключении падают, а вместе с ними — и уровень электромагнитных помех, что заметно упрощает прохождение испытаний на ЭМС. Плата за это — переменная частота преобразования, которую нужно учитывать при расчёте фильтра.

Практические моменты, которые определяют, заработает ли схема. Первый — трансформатор: у обратноходового преобразователя он же дроссель, и от индуктивности первичной обмотки и зазора зависит всё остальное. Второй — снаббер на первичной стороне: без него выброс от индуктивности рассеяния пробивает ключ, даже если по расчёту запас есть. Третий — разводка обратной связи и земель: силовую и сигнальную землю соединяют в одной точке у вывода истока, иначе преобразователь свистит и нестабильно держит выход.
