В каталоге ЭЛ-СИРИУС — 3 наименования категории «ИС для защиты от электростатики» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.

Фото Партномер (MPN) Производитель Описание Цена Наличие
ESD5Z2.5T1G — фото ESD5Z2.5T1G onsemi TVS/ESD защитный диод ESD5Z2.5T1G, напряжение пробоя 4 В, ёмкость 145 пФ, корпус SOD-523. 0,71 ₽ Под заказ
SZESD5Z2.5T1G — фото SZESD5Z2.5T1G onsemi Однонаправленный TVS-диод (супрессор), мощность 120 Вт, рабочее напряжение 2.5 В, кремниевый 0,84 ₽ Под заказ

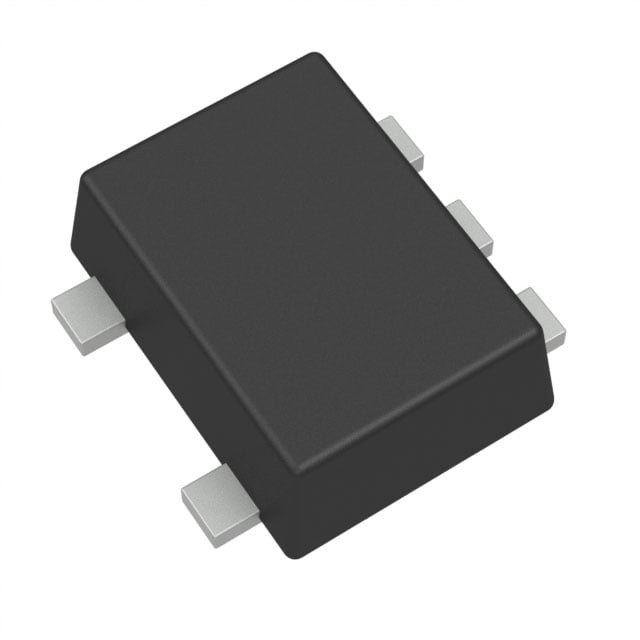

TPD2E001DRLR — фото TPD2E001DRLR Texas Instruments Сдвоенный TVS-диод/ESD-супрессор Texas Instruments, рабочее напряжение 5.5 В, напряжение ограничения 11 В по запросу Под заказ

Производители и характеристики — ИС для защиты от электростатики

В категории 3 позиции от 2 производителей. У 2 позиций указана ориентировочная цена — от 0,84 ₽ за штуку. Фото — у 2 позиций.

Производители в категории

onsemi 2 Texas Instruments 1

О категории «ИС для защиты от электростатики»

Микросхемы и сборки защиты от электростатического разряда для интерфейсных линий, портов и кнопок. Отличаются от простых супрессоров тем, что рассчитаны на конкретный тип интерфейса и нормированы по стандарту IEC 61000-4-2.

Ключевые параметры

  • Ёмкость на линию. Для USB 2.0, HDMI, MIPI нужны сборки менее 1 пФ, иначе фронты сигнала завалятся. Для кнопок, светодиодов и медленных линий подойдут элементы с десятками пикофарад.
  • Рабочее напряжение выше максимального на линии, включая все допустимые режимы.
  • Напряжение ограничения при заданном импульсном токе — оно должно быть ниже стойкости защищаемого входа.
  • Стойкость по IEC 61000-4-2: ±8 кВ контактного и ±15 кВ воздушного разряда — типовое требование для аппаратуры, которой пользуются люди.

Эффективность защиты определяется не только компонентом, но и топологией платы. Сборку ставят у самого разъёма, до остальной схемы, а её земляной вывод соединяют с полигоном коротким широким проводником. Если разряд сначала проходит по сантиметрам дорожки, индуктивность этого участка успевает создать выброс в десятки вольт раньше, чем защита откроется, — и микросхема всё равно повреждается.
