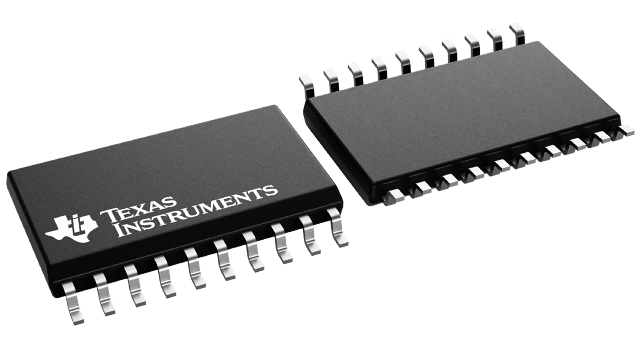

CD74HC245M — купить, цена, наличие

MPN CD74HC245M · Texas Instruments
Наименование:CD74HC245M
Производитель:Texas Instruments
Категория:Буферы, драйверы, приемопередатчики
Артикул:012299
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 38.46 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

8-битный шинный формирователь-приёмопередатчик, прямой выход, КМОП, корпус SOIC-20.

CD74HC245M представляет собой 8-битный шинный формирователь-приёмопередатчик с прямым выходом, построенный на основе КМОП-технологии. Компонент размещён в корпусе SOIC-20, обеспечивающем компактное размещение на плате и удобное поверхностное монтажное соединение.

В отличие от простых буферов, шинный формирователь обладает возможностью передачи данных в обоих направлениях, что делает его незаменимым элементом в системах, требующих двунаправленного обмена информацией между шинами различной логики или уровнями напряжений. Его выбирают для построения мостов между различными интерфейсами и шинами в микропроцессорных системах, контроллерах и устройствах автоматизации.

КорпусSOIC
Покрытие контактаЗолото
НаправлениеДвунаправленный
Высота2.65 mm
Выходной ток высокого уровня-5.2 mA
Без свинцаБез свинца
Длина12.8 mm
Статус жизненного циклаСнят с производства
Логическая функцияИнвертирующий приемопередатчик
Выходной ток низкого уровня5.2 mA
Статус жизненного цикла производителяСнят с производства
Макс. рабочая температура125 °C
Макс. напряжение питания6 V
Мин. рабочая температура-55 °C
Мин. напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальное входное напряжение4.2 V
Номинальный ток питания80 µA
Количество бит8
Число бит на элемент8
Количество каналов8
Число цепей8
Число элементов1
Число вентилей1
Количество входов8
Число выводов20
Число приёмопередатчиков8
Рабочее напряжение питания5 V
Выходной ток5.2 mA
ПолярностьНеинвертирующий
Задержка распространения110 ns
Ток покоя8 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Тип выводаSMD/SMT
Толщина2.35 mm
Время задержки включения225 ns
Масса500.709277 mg
Ширина7.5 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Технический чертежСкачать (4 стр.)
Информационный листСкачать (15 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (14 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (17 стр.)
Информационный листСкачать (14 стр.)
Информационный листСкачать (24 стр.)
Информационный листСкачать (24 стр.)
Информационный листСкачать (12 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать (14 стр.)
Информационный листСкачать (15 стр.)
Информационный листСкачать (12 стр.)
Информационный листСкачать (17 стр.)
Информационный листСкачать (17 стр.)
Информационный листСкачать (15 стр.)
Информационный листСкачать (15 стр.)
Информационный листСкачать (13 стр.)
Информационный листСкачать (10 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
