Тактирование и синхронизация — купить со склада и под заказ
Категория
В каталоге ЭЛ-СИРИУС — 5 наименований категории «Тактирование и синхронизация» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.
| Фото | Партномер (MPN) | Производитель | Описание | Цена | Наличие |
|---|---|---|---|---|---|
| MAX24205EXG+ | Microchip | Синтезатор тактовой частоты PLL Microchip MAX24205, 1 Гц - 750 МГц, 5 выходов, 3.3 В, CSBGA-81 | по запросу | Под заказ | |
| MAX24210EXG+ | Microchip | Микросхема поддержки ATM/SONET/SDH Microchip MAX24210, корпус PBGA-81 | по запросу | Под заказ | |
 |
NE555PSR | Texas Instruments | Таймер Texas Instruments NE555, тип 555, до 100 кГц, корпус SO-8 | по запросу | Под заказ |

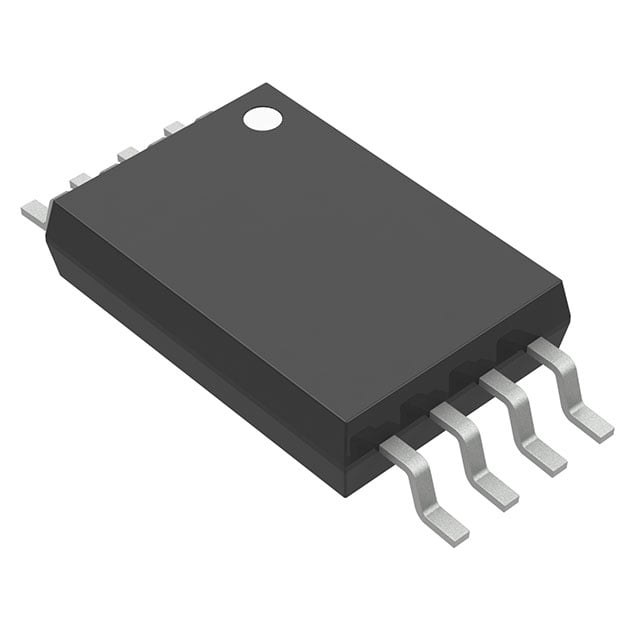

| NE555PWRE4 | Texas Instruments | Прецизионный одноканальный таймер NE555, корпус TSSOP-8, диапазон 0...70°C | по запросу | Под заказ | |
| NE555PWRG4 | Texas Instruments | Одноканальный таймер/генератор NE555, частота 100 кГц, корпус TSSOP-8 | по запросу | Под заказ |
О категории «Тактирование и синхронизация»
Компоненты формирования и распределения тактовых сигналов: синтезаторы частоты на ФАПЧ, генераторы, микросхемы сетевой синхронизации, а также универсальные таймеры серии 555. Представлены Texas Instruments и Microchip — в том числе синтезаторы с диапазоном от единиц герц до 750 МГц, пятью выходами и поддержкой SyncE и IEEE 1588 в корпусах CSBGA и LBGA.
Точность задаёт опорный элемент
- Кварцевый резонатор — десятки ppm с учётом температуры и старения. Дёшево, годится для UART и большинства цифровых узлов.
- TCXO (термокомпенсированный) — единицы ppm. Нужен для радиосвязи, GNSS-приёмников, точных часов.
- OCXO (термостатированный) — доли ppm, но потребляет единицы ватт на разогрев термостата и требует времени на выход в режим.
Для перевода в понятные величины: 20 ppm — это уход около минуты в месяц, 1 ppm — около 2,6 секунды в месяц. Для UART на 115 200 бод суммарная погрешность двух сторон не должна превышать примерно 2 %, поэтому там хватает и обычного кварца, а вот RS-485 на длинной линии с высокой скоростью уже требователен.
Джиттер
Второй параметр, о котором вспоминают поздно. Для АЦП он напрямую ограничивает отношение сигнал-шум на высоких входных частотах: при выборке сигнала 10 МГц джиттер 1 пс уже съедает динамический диапазон высокоразрядного преобразователя. Для линий передачи джиттер определяет раскрыв глазковой диаграммы. Поэтому источник такта для АЦП и SerDes выбирают по фазовому шуму, а не по цене.
Микросхемы сетевой синхронизации (SyncE, IEEE 1588 PTP) нужны там, где несколько устройств должны держать единое время с точностью до микросекунд: измерительные системы, телеком, распределённое управление.
