Буферы и драйверы тактовых сигналов — купить со склада и под заказ
Категория
В каталоге ЭЛ-СИРИУС — 6 наименований категории «Буферы и драйверы тактовых сигналов» от ведущих производителей. Проверка наличия и цены онлайн по партномеру (MPN), поставка со склада и под заказ, доставка по России и СНГ. Работаем с юридическими лицами и частными покупателями.
| Фото | Партномер (MPN) | Производитель | Описание | Цена | Наличие |
|---|---|---|---|---|---|
 |
MAX24205EXG2 | Microchip | Синтезатор тактовой частоты Microchip MAX24205 для Ethernet/SONET-SDH, 750 МГц, корпус CSBGA-81 | по запросу | Под заказ |
 |
MAX24210EXG2 | Microchip | Микросхема поддержки синхронизации SyncE и IEEE 1588 Microchip MAX24210, корпус LBGA-81, RoHS | по запросу | Под заказ |
 |

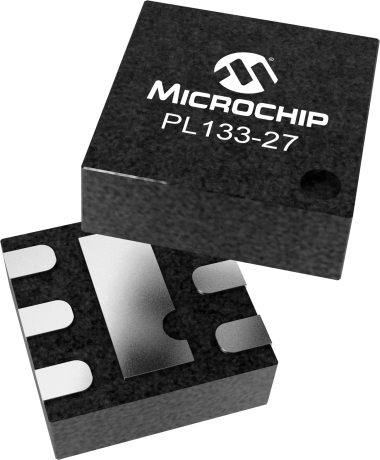

PL133-27GI-R | Microchip | Буфер тактового сигнала с разветвлением, диапазон 1-150 МГц, 2 выхода, питание 1,62-3,63 В, корпус DFN-6. | 45,98 ₽ | Под заказ |
 |
SI53154-A01AGM | Silicon Lab | Тактовый буфер-разветвитель Silicon Labs SI53154, 1 вход на 4 выхода, корпус QFN-24 | по запросу | Под заказ |
 |
CDC3RL02BYFPR | Texas Instruments | Двухканальный буфер тактового сигнала, преобразование синус/меандр в меандр, корпус DSBGA-8, -40...85°C. | 92,80 ₽ | Под заказ |
 |

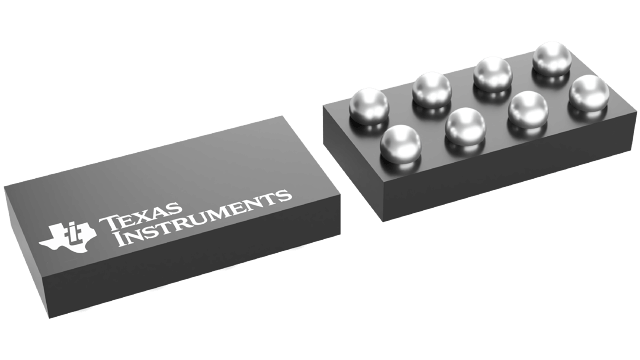

CDC3RL02YFPR | Texas Instruments | Двухканальный буфер тактового сигнала, преобразование синус/меандр в меандр, корпус DSBGA-8, -40...85°C. | 81,93 ₽ | Под заказ |
О категории «Буферы и драйверы тактовых сигналов»
Микросхемы распределения и формирования тактовых сигналов: буферы-размножители, синтезаторы на основе ФАПЧ, драйверы линий синхронизации. В каталоге Microchip, Texas Instruments и Silicon Labs — от простых буферов на два выхода с диапазоном 1–150 МГц и питанием 1,62–3,63 В до синтезаторов на пять выходов с частотой до 750 МГц и поддержкой Synchronous Ethernet и IEEE 1588 в корпусах CSBGA.
Зачем нужен буфер
Когда одному источнику надо раздать такт на несколько приёмников, прямое подключение нескольких входов к одному выходу портит фронты, увеличивает джиттер и создаёт отражения в линиях разной длины. Буфер развязывает нагрузки и обеспечивает нормированный перекос между выходами (skew) — для синхронных шин это то, что определяет допустимую частоту работы.
Параметры выбора
- Число выходов и возможность их независимого отключения.
- Тип логических уровней: LVCMOS, LVDS, HCSL, LVPECL. Они не взаимозаменяемы — различаются размахом, согласованием и требованиями к оконечной нагрузке.
- Собственный джиттер (additive jitter). Для АЦП высокого разрешения и линий передачи именно он определяет достижимое качество, и здесь экономия не окупается.
- Перекос между выходами — единицы пикосекунд у хороших буферов.
О разводке: тактовые линии ведут как согласованные линии передачи с непрерывной опорной землёй под ними, без переходов между слоями и без ответвлений. Дифференциальные стандарты (LVDS, LVPECL) требуют согласующих резисторов у приёмника, и их номинал и место установки заданы стандартом — самодеятельность здесь сразу видна по осциллограмме.
