ADS1274IPAPR — купить, цена, наличие

MPN ADS1274IPAPR · Texas Instruments
Наименование:ADS1274IPAPR
Производитель:Texas Instruments
Категория:Аналого-цифровые преобразователи
Артикул:010911
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1 685.02 ₽ Ориентир, на 14.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

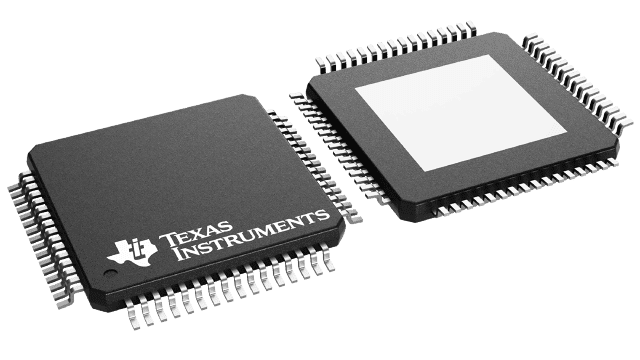

4-канальный дельта-сигма АЦП 24 бит, 128 kSPS, корпус HTQFP-64 с теплоотводом, лента

ADS1274IPAPR — это 4-канальный аналого-цифровой преобразователь типа дельта-сигма с разрешением 24 бита и максимальной скоростью преобразования 128 кSPS. Устройство выполнено в корпусе HTQFP-64 с интегрированным теплоотводящим фланцем, предназначенным для поверхностного монтажа на печатную плату.

При проектировании печатной платы с использованием данного АЦП особое внимание следует уделить трассировке сигнальных линий. Минимизация длины сигнальных дорожек и использование экранирующих слоёв поможет снизить влияние шумов и помех. Также рекомендуется обеспечить достаточное расстояние между аналоговыми и цифровыми участками схемы, чтобы избежать взаимного влияния сигналов.

КорпусQFP
Покрытие контактаЗолото
Скорость преобразования144 ksps
Дифференциальная нелинейность1 LSB
Высота1.2 mm
ИнтерфейсSPI
Без свинцаБез свинца
Длина10 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Макс. рабочая температура125 °C
Максимальная рассеиваемая мощность420 mW
Макс. напряжение питания5.25 V
Макс. напряжение питания (DC)3.6 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.65 V
Мин. напряжение питания (DC)1.65 V
Номинальный ток питания50 mA
Количество аналого-цифровых преобразователей4
Количество аналоговых входов4
Количество бит24
Количество каналов4
Количество преобразователей4
Число элементов4
Количество входов4
Число выводов64
Рабочее напряжение питания5 V
УпаковкаЛента на катушке
ПолярностьБиполярный
Рассеиваемая мощность420 mW
Радиационная стойкостьНет
REACH SVHCНет
Разрешение3 B
RoHSСоответствует
Частота дискретизации144 ksps
Код Schedule B8542390000
Отношение сигнал/шум111 dB
Тип питанияАналоговый, Цифровой, Двойной
Толщина1 mm
Ширина10 mm
ДокументСкачать
Official datasheetСкачать
DatasheetСкачать (51 стр.)
Technical DrawingСкачать (2 стр.)
DatasheetСкачать (49 стр.)
DatasheetСкачать (52 стр.)
DatasheetСкачать (50 стр.)
