IRL640S — купить, цена, наличие

MPN IRL640S · Vishay
Наименование:IRL640S
Производитель:Vishay
Категория:Полевые МОП-транзисторы
Артикул:009351
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 37.51 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

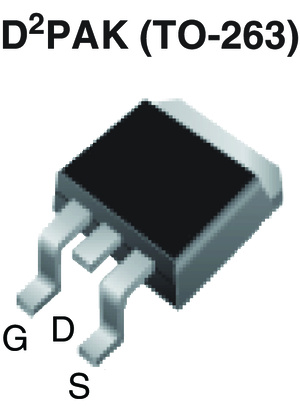

Транзистор MOSFET N-канальный HEXFET, 200 В, ток 17 А, корпус D2PAK, Vishay

IRL640S — мощный N-канальный полевой транзистор HEXFET производства компании Vishay. Он рассчитан на работу с напряжением до 200 В и способен выдерживать ток до 17 А. Корпус D2PAK обеспечивает эффективное охлаждение и возможность применения в устройствах с высокими тепловыми нагрузками.

При проектировании печатной платы с использованием этого транзистора рекомендуется уделить особое внимание трассировке питания и земли. Широкие дорожки помогут снизить падение напряжения и потери мощности, а также обеспечат надежный теплоотвод от корпуса D2PAK. Не забудьте предусмотреть достаточный зазор между силовыми дорожками и другими элементами схемы для предотвращения пробоя изоляции.

КорпусTO-263-3
Постоянный ток стока (ID)17 A
Номинальный ток17 A
Напряжение пробоя сток-исток200 V
Сопротивление сток-исток180 mΩ
Напряжение сток-исток (Vdss)200 V
Конфигурация элементовОдиночный
Время спада52 ns
Напряжение затвор-исток (Vgs)10 V
Высота4.83 mm
Входная ёмкость1.8 nF
Дата выпуска1994-05-01
Без свинцаСодержит свинец
Длина10.67 mm
Статус жизненного циклаСнят с производства
Дата последней закупки (LTB)2008-06-30
Дата последней поставки (LTD)2008-09-30
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность125 W
Мин. напряжение пробоя200 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Количество каналов1
Число элементов1
Число выводов3
Число выводов2
УпаковкаРоссыпь
Rds(on) макс.180 mΩ
Время нарастания83 ns
RoHSНе соответствует
Время задержки выключения44 ns
Время задержки включения8 ns
Номинальное напряжение (DC)200 V
Масса1.437803 g
Ширина9.65 mm
ДокументСкачать
Информационный листСкачать (8 стр.)
Rohs StatementСкачать (5 стр.)
