SI2301CDS-T1-GE3 — купить, цена, наличие

MPN SI2301CDS-T1-GE3 · Vishay
Наименование:SI2301CDS-T1-GE3
Производитель:Vishay
Категория:Полевые МОП-транзисторы
Артикул:012221
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

P-канальный MOSFET Vishay SI2301CDS, 20 В, сопротивление 112 мОм при 4.5 В, корпус SOT-23, безгалогенный

Vishay SI2301CDS-T1-GE3 — это p-канальный полевой транзистор типа MOSFET с максимальным напряжением сток-исток 20 В и сопротивлением канала 112 мОм при напряжении затвора 4.5 В. Компонент выполнен в стандартном корпусе SOT-23, что обеспечивает компактность и удобство монтажа. Изготовлен по безгалогенной технологии, соответствующей современным экологическим стандартам.

SI2301CDS используется в импульсных источниках питания для управления силовыми ключами, в схемах защиты от перегрузки и короткого замыкания, а также в схемах управления зарядными устройствами и светодиодными драйверами. Его низкое сопротивление канала и высокая скорость переключения делают его подходящим выбором для приложений, требующих эффективного управления мощностью и минимальных потерь.

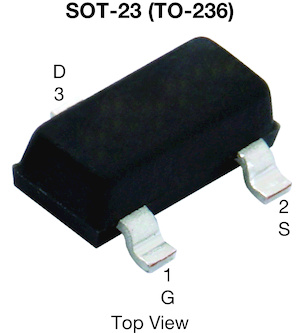

КорпусSOT-23
China RoHSСоответствует
Покрытие контактаОлово
Постоянный ток стока (ID)3.1 A
Напряжение пробоя сток-исток-20 V
Сопротивление сток-исток112 mΩ
Напряжение сток-исток (Vdss)-20 V
Конфигурация элементовОдиночный
Время спада35 ns
Напряжение затвор-исток (Vgs)8 V
Высота1.12 mm
Входная ёмкость405 pF
Дата выпуска2008-07-29
Без свинцаБез свинца
Длина3.04 mm
Статус жизненного циклаНе рекомендован для новых разработок
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность1.6 W
Мин. напряжение пробоя20 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs-400 mV
Количество каналов1
Число элементов1
Число выводов3
Число выводов3
УпаковкаОтрезок ленты
Рассеиваемая мощность1.6 W
Радиационная стойкостьНет
Rds(on) макс.112 mΩ
REACH SVHCДа
Сопротивление112 mΩ
Время нарастания35 ns
RoHSСоответствует
Код Schedule B8541210080, 8541210080|8541210080, 8541210080|8541210080|8541210080, 8541210080|8541210080|8541210080|8541210080
Пороговое напряжение-1 V
Время задержки выключения30 ns
Время задержки включения11 ns
Масса1.437803 g
Ширина1.4 mm
ДокументСкачать
Информационный листСкачать (8 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (6 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Rohs StatementСкачать (5 стр.)
