IRF9640STRLPBF — купить, цена, наличие

MPN IRF9640STRLPBF · Vishay
Наименование:IRF9640STRLPBF
Производитель:Vishay
Категория:Полевые МОП-транзисторы
Артикул:009318
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 112.02 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

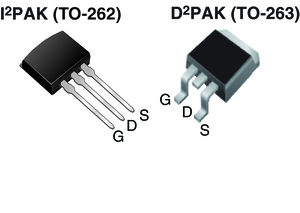

Транзистор MOSFET P-канальный, 200 В, сопротивление канала 0,5 Ом, корпус D2PAK-3

IRF9640STRLPBF — высоковольтный полевой транзистор с изолированным затвором (MOSFET), предназначенный для коммутации в цепях с высоким напряжением и умеренными токами. Его ключевое преимущество — низкое сопротивление открытого канала (Rds(on)) всего 0,5 Ом при напряжении сток-исток до 200 В. Корпус D2PAK-3 обеспечивает хорошую теплоотдачу и подходит для поверхностного монтажа.

Данный транзистор используется в схемах, требующих эффективного управления мощными нагрузками в источниках питания, инверторах, драйверах электродвигателей и других силовых устройствах. Сопротивление канала определяет потери на нагрев, поэтому при расчёте схемы важно учитывать допустимую мощность рассеяния и выбирать радиатор соответствующего размера.

КорпусD2PAK
China RoHSНе соответствует
Постоянный ток стока (ID)11 A
Напряжение пробоя сток-исток-200 V
Сопротивление сток-исток500 mΩ
Двухполярное напряжение питания200 V
Конфигурация элементовОдиночный
Время спада38 ns
Напряжение затвор-исток (Vgs)20 V
Высота4.83 mm
Входная ёмкость1.2 nF
Дата выпуска1993-09-01
Без свинцаБез свинца
Длина10.67 mm
Статус жизненного циклаПроизводится
Дата последней закупки (LTB)2008-06-30
Дата последней поставки (LTD)2008-09-30
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность125 W
Мин. напряжение пробоя200 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs4 V
Количество каналов1
Число элементов1
Число выводов3
Число выводов2
УпаковкаЛента на катушке
Рассеиваемая мощность3 W
Радиационная стойкостьНет
Rds(on) макс.500 mΩ
REACH SVHCНет
Сопротивление500 mΩ
Время нарастания43 ns
RoHSСоответствует
Код Schedule B8541290080, 8541290080|8541290080|8541290080|8541290080|8541290080
Тип выводаSMD/SMT
Пороговое напряжение4 V
Время задержки выключения39 ns
Время задержки включения14 ns
Масса1.946308 g
Ширина9.65 mm
ДокументСкачать
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Rohs StatementСкачать (5 стр.)
