О производителе Skyworks Solutions

Усилители мощности, малошумящие усилители, ВЧ-ключи и фильтры Skyworks Solutions работают в радиотрактах смартфонов и беспроводных устройств, но наш каталог показывает другую сторону американской компании. Купив у Silicon Labs направление инфраструктурных и автомобильных продуктов, Skyworks получила и линейку генераторов и микросхем тактирования — они и составляют почти весь наш ассортимент бренда.

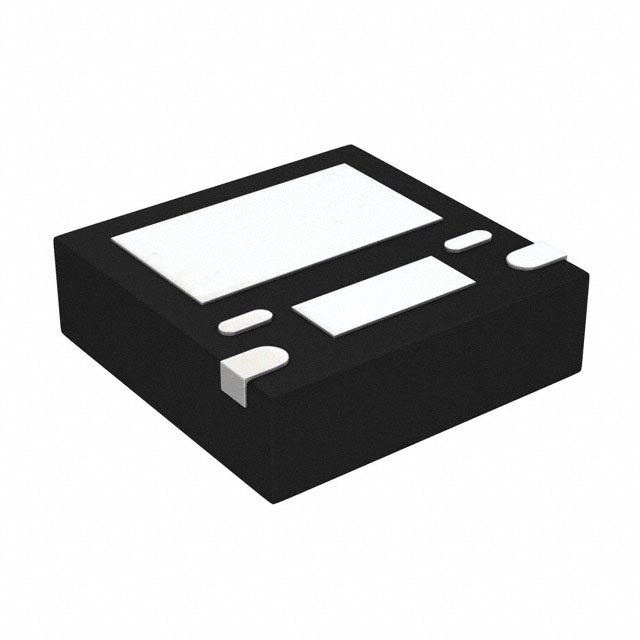

В каталоге ЭЛ-СИРИУС это генераторы серии 545 с малым джиттером и дифференциальным или однополярным выходом, а также единичные ВЧ-ключи и ВЧ-диоды с префиксом SKY.

Частота в номере

В номере генератора частота записана с буквой M на месте запятой: 545BBA156M250BCG — 156,25 МГц, 545BBA100M000BCG — 100 МГц, 545BBA125M000CCG — 125 МГц. Эти номиналы выбраны не случайно: 156,25 МГц — опорная частота 10-гигабитного Ethernet, 125 МГц — гигабитного, 100 МГц — опорный такт PCI Express. Остальные буквы кода задают формат выхода, напряжение питания, стабильность и корпус, поэтому при замене сравнивают весь номер, а не только частоту.

Дифференциальные выходы (LVDS, LVPECL, HCSL) требуют правильного согласования: пару разводят с контролируемым импедансом, а нагрузку и смещение выполняют по схеме из документации для выбранного формата. Ошибка в согласовании съедает выигрыш от малого джиттера, ради которого такие генераторы ставят для тактирования SerDes, быстрых АЦП и ПЛИС.
