О производителе Amphenol

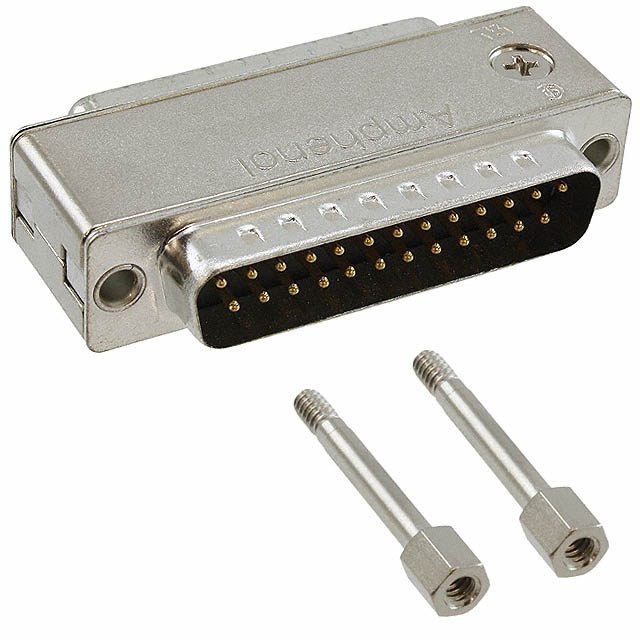

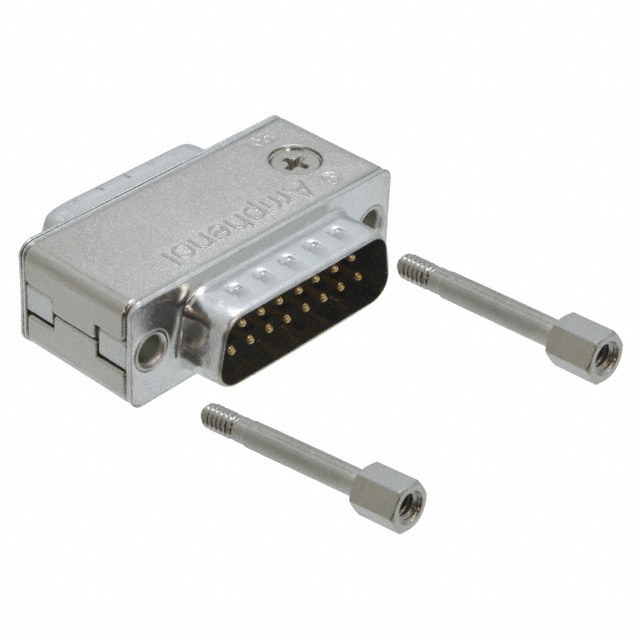

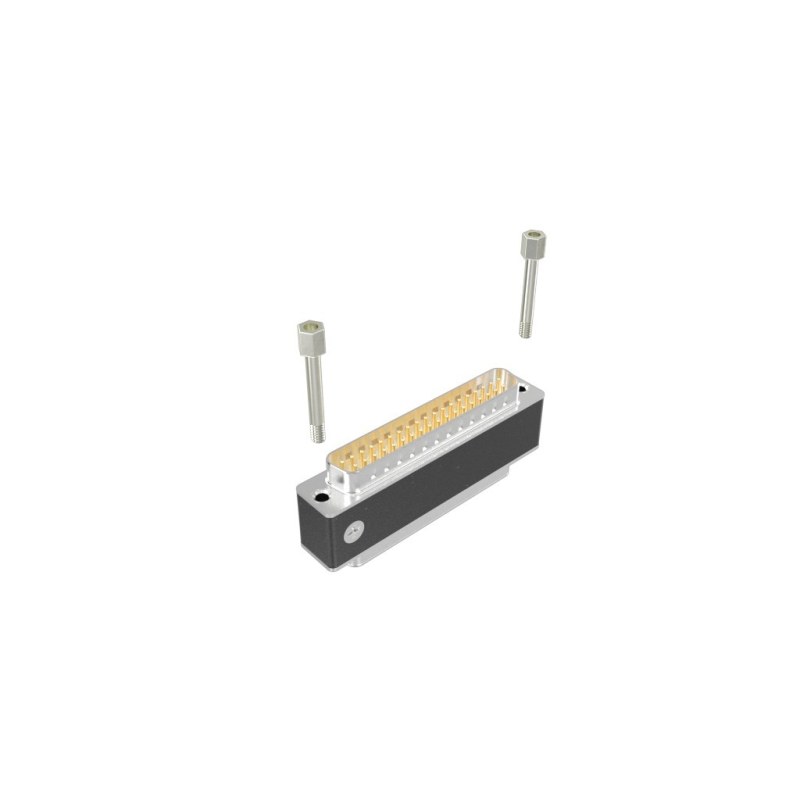

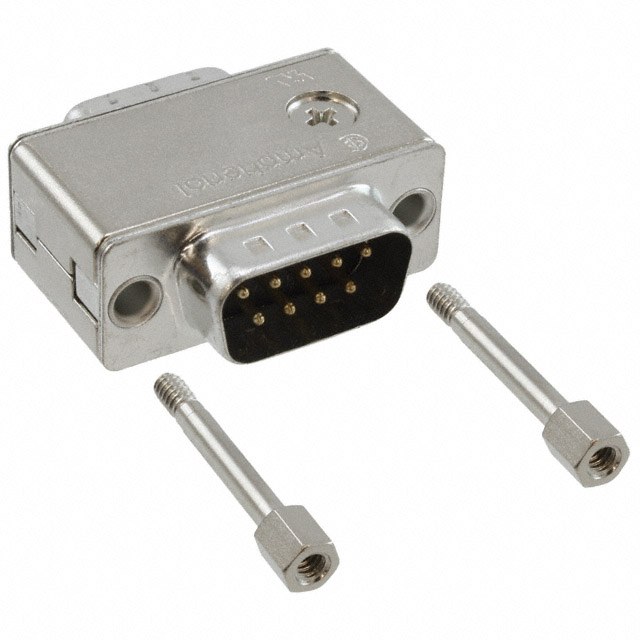

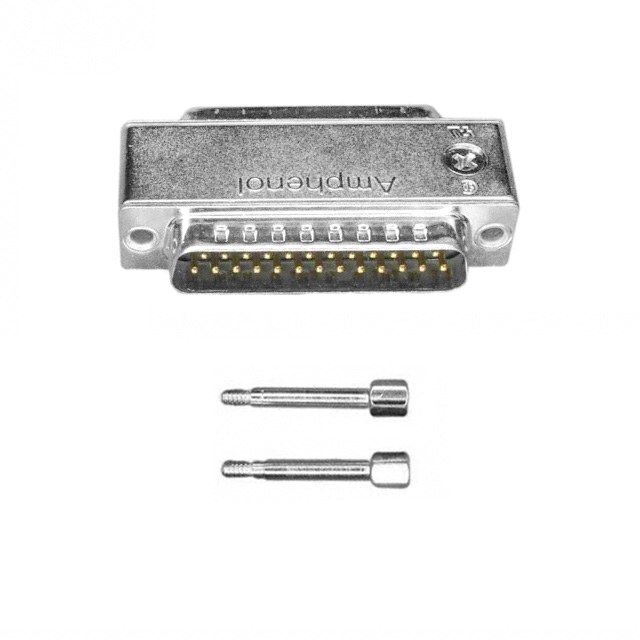

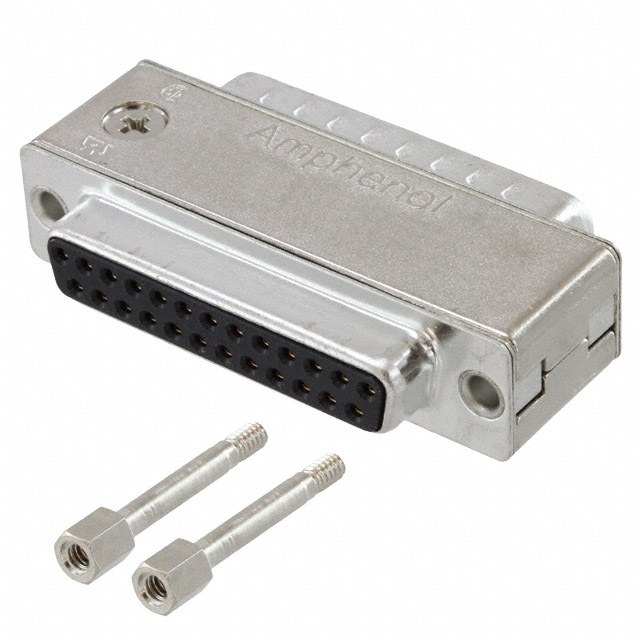

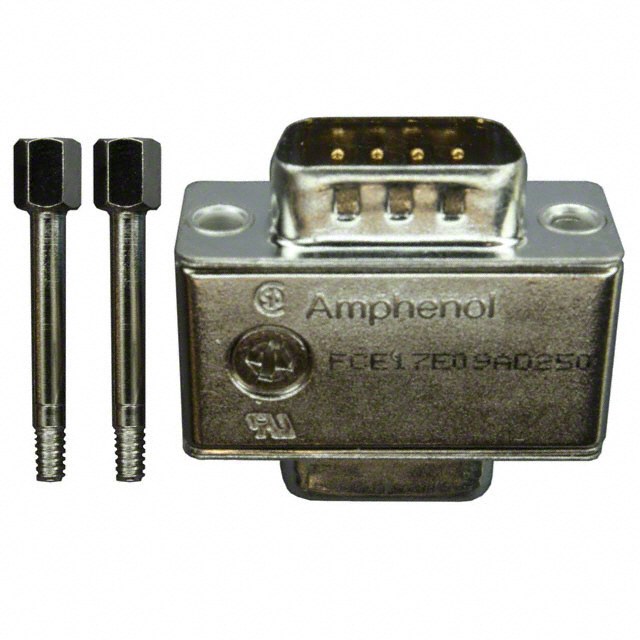

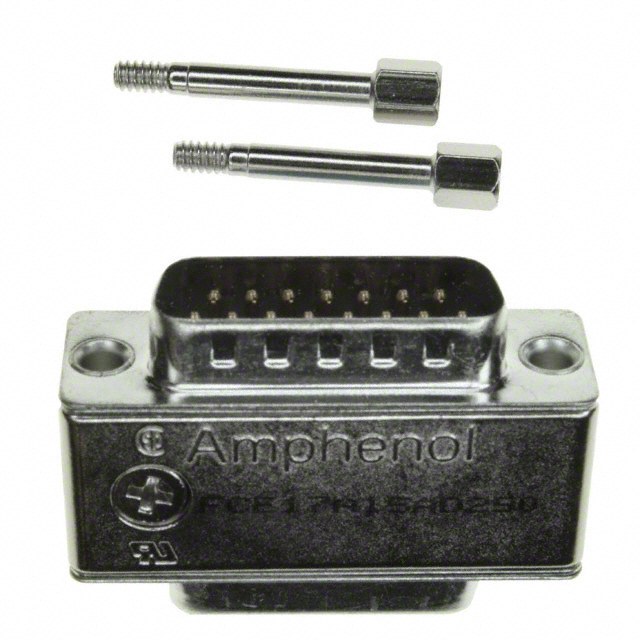

Для авиационной и оборонной техники, где разъём должен пережить вибрацию, влагу и перепады температур, Amphenol выпускает круглые соединители военных стандартов; кроме того, американская компания делает разъёмы и кабельные сборки для промышленности, связи и транспорта. В каталоге ЭЛ-СИРИУС бренд представлен прежде всего круглыми разъёмами MIL-DTL-38999 серии III и MIL-DTL-5015, а также разъёмами D-Sub FCE17.

Как читать D38999

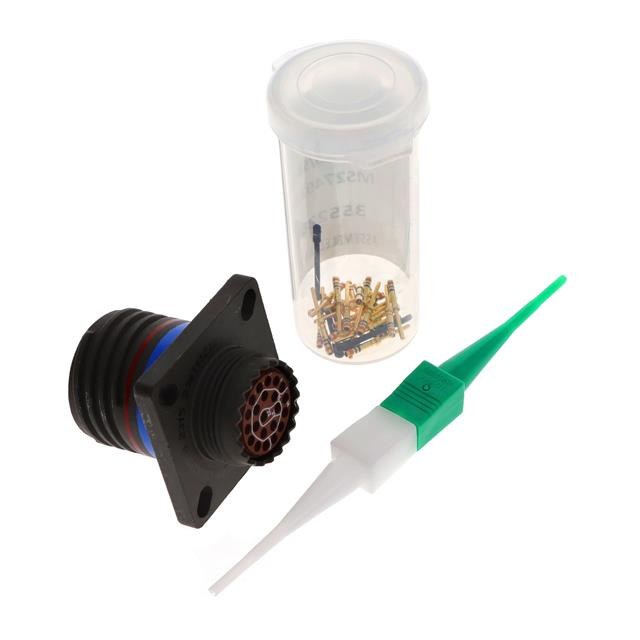

Номер D38999/26ZE99SN читается по позициям. Две цифры за косой чертой задают исполнение корпуса: /20 — приборная розетка с фланцем, /24 — розетка с креплением гайкой, /26 — кабельная вилка. Z — класс покрытия (в каталоге — цинк-никель), E — размер корпуса, 99 — схема расположения контактов: у E99 это 23 контакта, 21 под провод 20 AWG и два под 16 AWG. S и P — гнёзда или штыри, последняя буква (N, A, B, C, D) — положение ключа. Обозначение задаёт сама спецификация, поэтому разъёмы Amphenol с таким номером стыкуются с изделиями других квалифицированных производителей.

Ключ нужен, когда на одной панели стоят несколько одинаковых разъёмов: разные положения физически не дают перепутать кабели. Для стыковки у вилки и розетки должны совпадать размер корпуса, схема контактов и ключ, а род контактов — быть противоположным.

Контакты для 38999 обычно обжимные и заказываются отдельно по своей военной спецификации; обжимают их сертифицированным инструментом, а устанавливают и извлекают специальным экстрактором. Без штатного инструмента контакт может не защёлкнуться в изоляторе и выйти из гнезда при стыковке.
