О производителе Sharp

Японская Sharp известна телевизорами и дисплеями, но схемотехнику её имя чаще попадается на оптопарах. Почти всё, что есть от Sharp в нашем каталоге, — транзисторные оптопары семейства PC817 в корпусе DIP-4 и их миниатюрные варианты PC357 для поверхностного монтажа.

PC817 давно стала типовой оптопарой, которую копируют многие производители: под собственными обозначениями (LTV-817 у Lite-On, EL817 у Everlight) и под тем же именем с суффиксом изготовителя. Цоколёвка у копий совпадает, а вот коэффициент передачи тока, быстродействие и сертификаты изоляции могут отличаться, поэтому в изделиях с требованиями электробезопасности замену проверяют по документации.

Что означает обозначение

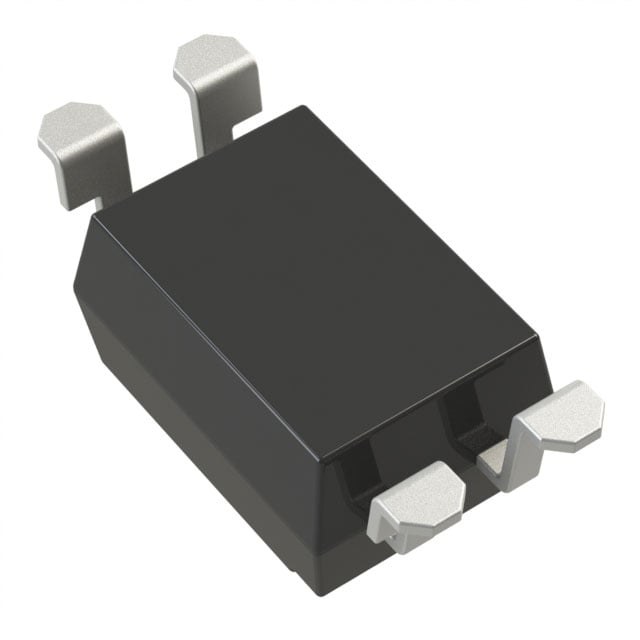

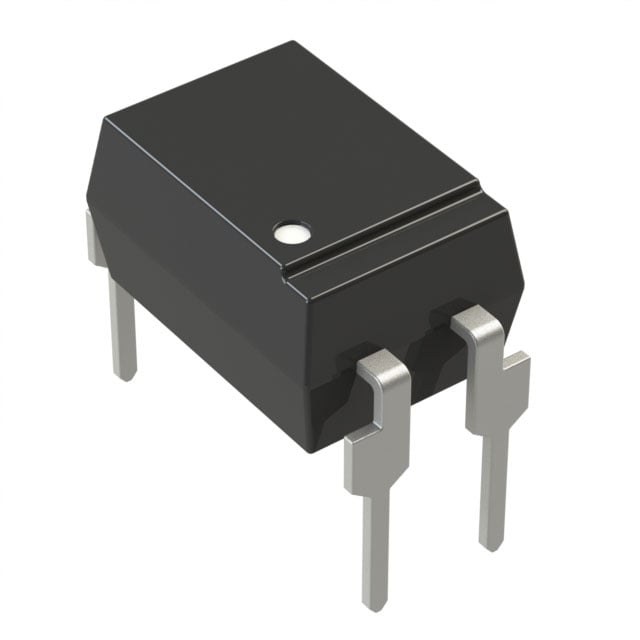

Главный параметр в маркировке — класс CTR, то есть коэффициента передачи тока. В старых номерах её задаёт буква после 817 (PC817A … PC817D), в новых — цифра после X (PC817X1, X2 и далее). Буквенный хвост описывает формовку выводов и упаковку: в каталоге PC817X2NIPW идёт в SMD-исполнении, а PC817X2YSZW — в DIP-4. Для цепи обратной связи импульсного блока питания (связка с TL431) группу берут с запасом: CTR зависит от температуры и снижается по мере старения светодиода.

Транзисторная оптопара медленная. Она хороша для развязки входов 24 В, сигналов управления и обратной связи, но не для быстрых интерфейсов — там уместнее цифровые изоляторы.
