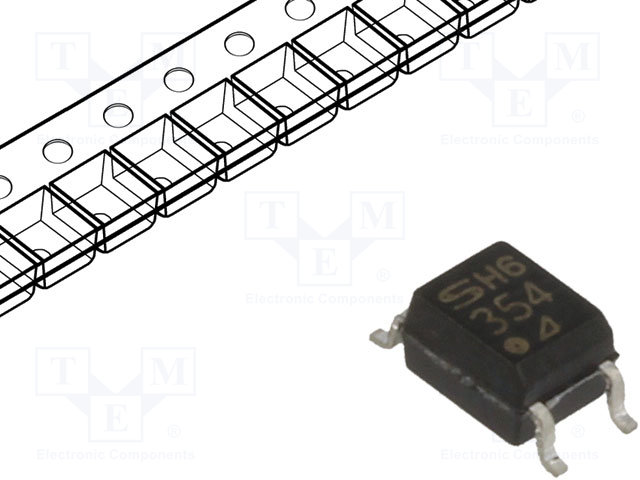

Оптопара Sharp PC354, вход переменного тока, транзисторный выход, изоляция 3750 В
Оптопара Sharp PC354NJ0000F предназначена для передачи сигнала между гальванически развязанными участками схемы, обеспечивая высокий уровень изоляции между входной и выходной цепями. Вход оптопары рассчитан на работу с сигналами переменного тока, а выход выполнен на основе транзисторного ключа. Изоляция между входом и выходом составляет 3750 В, что обеспечивает надежную защиту и безопасность в условиях высоких напряжений.
Данный компонент часто используется в импульсных источниках питания для управления силовыми ключами, в системах автоматизации и промышленной электронике для передачи сигналов управления, а также в устройствах защиты от перенапряжений и в инверторах для обеспечения гальванической развязки и повышения надежности системы.
| Корпус | SMD/SMT |
| Напряжение пробоя коллектор-эмиттер | 80 V |
| Напряжение насыщения коллектор-эмиттер | 200 mV |
| Напряжение коллектор-эмиттер (VCEO) | 80 V |
| Current Transfer Ratio | 20 % |
| Темновой ток | 100 nA |
| Время спада | 18 µs |
| Прямой ток | 50 mA |
| Прямое напряжение | 1.4 V |
| Напряжение изоляции | 3750 Vrms |
| Без свинца | Без свинца |
| Статус жизненного цикла | Производится |
| Макс. ток коллектора | 50 mA |
| Макс. входной ток | 50 mA |
| Макс. рабочая температура | 100 °C |
| Макс. выходное напряжение | 80 V |
| Максимальная рассеиваемая мощность | 170 mW |
| Мин. рабочая температура | -30 °C |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Количество каналов | 1 |
| Число цепей | 1 |
| Число элементов | 1 |
| Число выводов | 4 |
| Выходной ток на канал | 50 mA |
| Выходное напряжение | 80 V |
| Рассеиваемая мощность | 170 mW |
| Радиационная стойкость | Нет |
| REACH SVHC | Да |
| Время нарастания | 18 µs |
| RoHS | Соответствует |
| Документ | Скачать | |
| Информационный лист | Скачать (14 стр.) |
