О производителе Panjit

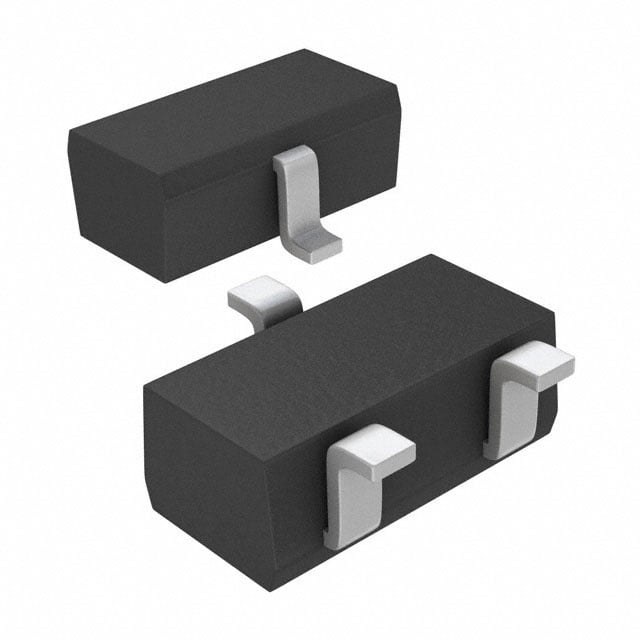

Panjit — тайваньский производитель дискретных полупроводников: диодов Шоттки и выпрямителей, супрессоров, малосигнальных диодов, MOSFET и биполярных транзисторов. Названия в основном отраслевые — BAV70, BAV99, 1N4148, SK34, 1.5KE36CA, — поэтому детали Panjit часто берут вторым источником для уже разведённых плат. Почти все наши позиции относятся к выпрямительным диодам и смежным группам.

Как читать партномер Panjit

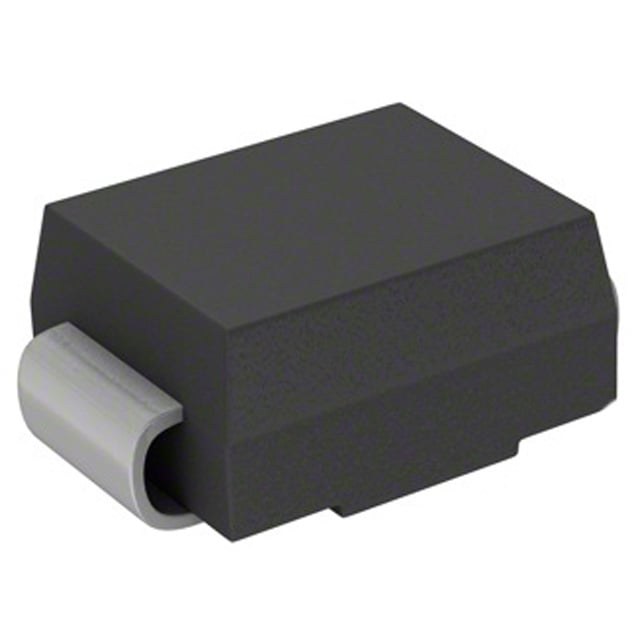

Полное обозначение состоит из трёх частей. Сначала — базовое имя прибора, иногда с суффиксом исполнения: -AU означает автомобильную квалификацию (SK34-AU). После подчёркивания — код упаковки: R1 и R2 — варианты катушки для SMD, AY — упаковка выводных деталей. Последняя цифровая группа (00001, 000A1, 10001) — вариант маркировки и материалов. Для поиска аналога хватает базового имени, а для повторного заказа в производство нужна строка целиком — иначе придёт другая катушка или неавтомобильная версия.

На семействе 1N4148 хорошо видно, как один кристалл живёт в разных корпусах: 1N4148-35 — стеклянный выводной DO-35, 1N4148W — SMD-корпус SOD-123, 1N4148WS — более компактный SOD-323. Посадочные места у них не совпадают, а допустимые ток и мощность отличаются, так что сверяйте их по документации, а не по общему имени. Та же логика у сборок: буква W в BAV99W или BAV70W обычно означает корпус SOT-323 вместо SOT-23.

Супрессоры 1.5KE в выводном корпусе DO-201AE вынесены в раздел TVS-диодов.
