SI7129DN-T1-GE3 — купить, цена, наличие

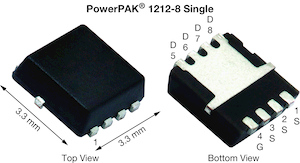

Мощный P-канальный МОП-транзистор Vishay с напряжением сток-исток −30 В и постоянным током стока до 35 А при нормированной температуре корпуса. Сопротивление открытого канала составляет 11,4 мОм, допустимое напряжение затвор-исток 20 В, входная ёмкость 3,345 нФ, время спада 14 нс. Рассеиваемая мощность равна 3,8 Вт при температуре окружающей среды и 52,1 Вт при температуре корпуса, максимальная температура перехода 150 °C. Корпус предназначен для поверхностного монтажа, его длина 3,05 мм, высота 1,12 мм. Выводы покрыты оловом, исполнение без свинца, требованиям China RoHS прибор не соответствует. Транзистор находится в производстве.

Такой ключ обычно ставят в верхнее плечо питания: в load switch, в защиту от переполюсовки и в схему отключения аккумулятора в портативной технике. P-канал здесь удобен тем, что не требует бутстрепа и драйвера верхнего плеча. Разницу между 3,8 и 52,1 Вт определяет только теплоотвод, поэтому под площадку стока стоит залить сплошной медный полигон и прошить его рядом переходных отверстий на внутренние слои. Между затвором и истоком поставьте подтягивающий резистор, который удерживает ключ закрытым при старте. Если входное напряжение близко к пределу затвора, ограничьте Vgs стабилитроном. Частая ошибка заключается в том, что затвор напрямую заводят на землю.
