IRLML5203TRPBF — купить, цена, наличие

MPN IRLML5203TRPBF · Infineon
Наименование:IRLML5203TRPBF
Производитель:Infineon
Категория:Полевые МОП-транзисторы
Артикул:007905
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 8.36 ₽ Ориентир, на 11.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

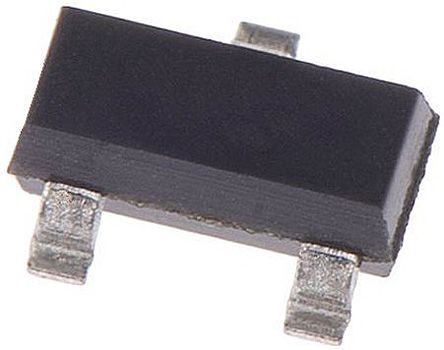

Транзистор MOSFET P-канальный, -30 В, ток -3 А, сопротивление канала 98 мОм, корпус MICRO3

IRLML5203TRPBF — это полевой МОП-транзистор P-канального типа с максимальным напряжением сток-исток -30 В и током стока до -3 А. Сопротивление открытого канала составляет всего 98 мОм, что делает его подходящим для приложений с высокими токами нагрузки. Компонент выполнен в компактном корпусе MICRO3, обеспечивающем миниатюризацию конструкции и удобство монтажа.

В приложениях с импульсными источниками питания или схемах управления нагрузкой распространённой ошибкой является неправильное размещение диода Шоттки параллельно транзистору. В случае P-канального MOSFET анод диода необходимо подключать к истоку, а катод — к стоку. Неправильная полярность включения может привести к выходу из строя как самого транзистора, так и окружающих элементов схемы.

КорпусSOT-23
Покрытие контактаОлово
Постоянный ток стока (ID)3 A
Номинальный ток-3 A
Напряжение пробоя сток-исток-30 V
Сопротивление сток-исток98 mΩ
Напряжение сток-исток (Vdss)-30 V
Двухполярное напряжение питания-30 V
Конфигурация элементовОдиночный
Время спада52 ns
Напряжение затвор-исток (Vgs)20 V
Высота1.016 mm
Входная ёмкость510 pF
Дата выпуска2000-09-05
Без свинцаСодержит свинец
Длина3.0226 mm
Статус жизненного циклаСнят с производства
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность1.25 W
Мин. напряжение пробоя30 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs-2.5 V
Число элементов1
Число выводов3
Сопротивление в открытом состоянии98 mΩ
Количество в упаковке3000
УпаковкаЛента на катушке
Рассеиваемая мощность1.25 W
Радиационная стойкостьНет
Rds(on) макс.98 mΩ
REACH SVHCДа
Сопротивление98 MΩ
Время нарастания18 ns
RoHSСоответствует
Код Schedule B8541290080
Тип выводаSMD/SMT
Пороговое напряжение-2.5 V
Время задержки выключения88 ns
Время задержки включения12 ns
Номинальное напряжение (DC)-30 V
Ширина3.05 mm
ДокументСкачать
Информационный листСкачать (11 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (4 стр.)
Conflict Mineral StatementСкачать
Reach StatementСкачать (6 стр.)
