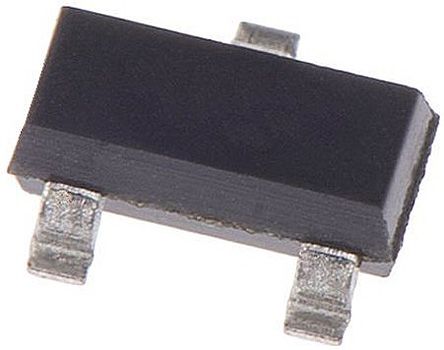

IRLML5103TRPBF — купить, цена, наличие

MPN IRLML5103TRPBF · Infineon
Наименование:IRLML5103TRPBF
Производитель:Infineon
Категория:Полевые МОП-транзисторы
Артикул:007919
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1.03 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Транзистор MOSFET P-канальный, -30 В, ток 610 мА, сопротивление канала 600 мОм

IRLML5103TRPBF — полевой транзистор типа MOSFET с p-каналом, предназначенный для коммутации и управления электрическими цепями. Он обладает максимальным напряжением сток-исток до -30 В и способен пропускать постоянный ток до 610 мА. Сопротивление открытого канала составляет 600 мОм, что обеспечивает низкое падение напряжения и минимальные потери энергии.

В процессе эксплуатации данный транзистор демонстрирует умеренный нагрев при работе с номинальными параметрами. Деградация характеристик в основном связана с постепенным увеличением сопротивления канала и снижением допустимого тока из-за старения полупроводникового перехода. При правильной тепловой разводке печатной платы и соблюдении условий эксплуатации срок службы транзистора может быть значительным.

КорпусSOT-23
China RoHSСоответствует
Постоянный ток стока (ID)540 mA
Номинальный ток-610 mA
Напряжение пробоя сток-исток-30 V
Сопротивление сток-исток600 mΩ
Напряжение сток-исток (Vdss)-30 V
Двухполярное напряжение питания-30 V
Конфигурация элементовОдиночный
Время спада16 ns
Напряжение затвор-исток (Vgs)20 V
Высота1.016 mm
Входная ёмкость75 pF
Дата выпуска1995-07-01
Без свинцаБез свинца
Длина3.0226 mm
Статус жизненного циклаПроизводится
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность280 mW
Идентификатор корпуса производителяMicro(SOT23)
Мин. напряжение пробоя30 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs-1 V
Число элементов1
Число выводов3
Сопротивление в открытом состоянии600 mΩ
Количество в упаковке3000
УпаковкаЛента на катушке
Рассеиваемая мощность340 mW
Rds(on) макс.600 mΩ
REACH SVHCДа
Сопротивление600 mΩ
Время нарастания8.2 ns
RoHSСоответствует
Код Schedule B8541210080
Тип выводаSMD/SMT
Пороговое напряжение-1 V
Время задержки выключения23 ns
Время задержки включения10 ns
Номинальное напряжение (DC)-30 V
Ширина1.397 mm
ДокументСкачать
Информационный листСкачать (10 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (4 стр.)
