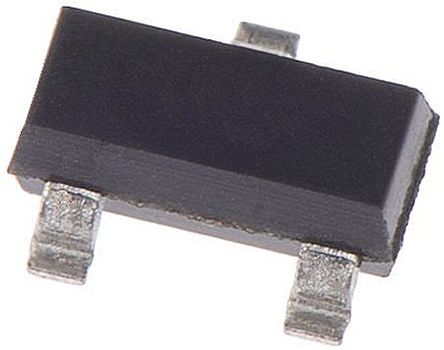

IRLML2502TRPBF — купить, цена, наличие

MPN IRLML2502TRPBF · Infineon
Наименование:IRLML2502TRPBF
Производитель:Infineon
Категория:Полевые МОП-транзисторы
Артикул:009936
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 7.52 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Транзистор MOSFET N-канальный, 12 В, ток 4,3 А, сопротивление канала 0,05 Ом, корпус SOT-23

IRLML2502TRPBF — это мощный полевой транзистор с N-каналом, выполненный в компактном корпусе SOT-23. Он предназначен для коммутации и управления электрическими цепями с низким напряжением питания до 12 В. Максимальный ток стока составляет 4,3 А, а сопротивление открытого канала всего 0,05 Ом, что минимизирует потери на нагрев и обеспечивает высокую эффективность работы.

При монтаже данного транзистора важно учитывать его миниатюрные размеры и особенности корпуса SOT-23. Для предотвращения термического стресса рекомендуется использовать метод пайки волной припоя или инфракрасного нагрева. Также необходимо обеспечить хорошую тепловую связь с печатной платой путем применения термопрокладок или улучшения конструкции радиатора в местах установки компонентов.

КорпусSOT-23
Покрытие контактаОлово
Постоянный ток стока (ID)4.2 A
Номинальный ток4.2 A
Напряжение пробоя сток-исток20 V
Сопротивление сток-исток45 mΩ
Напряжение сток-исток (Vdss)20 V
Двухполярное напряжение питания20 V
Конфигурация элементовОдиночный
Время спада26 ns
Напряжение затвор-исток (Vgs)12 V
Высота1.016 mm
Входная ёмкость740 pF
Без свинцаБез свинца
Длина2.794 mm
Статус жизненного циклаСнят с производства
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность1.25 W
Идентификатор корпуса производителяMicro3™
Мин. напряжение пробоя20 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs1.2 V
Число элементов1
Число выводов3
Число выводов3
Сопротивление в открытом состоянии45 mΩ
Количество в упаковке3000
УпаковкаЛента на катушке
Рассеиваемая мощность1.25 W
Радиационная стойкостьНет
Rds(on) макс.45 mΩ
REACH SVHCДа
Сопротивление45 mΩ
Время нарастания10 ns
RoHSСоответствует
Код Schedule B8541290080, 8541290080|8541290080|8541290080|8541290080|8541290080
Тип выводаSMD/SMT
Пороговое напряжение1.2 V
Время задержки выключения54 ns
Время задержки включения7.5 ns
Номинальное напряжение (DC)20 V
