IRLML6302TRPBF — купить, цена, наличие

MPN IRLML6302TRPBF · Infineon
Наименование:IRLML6302TRPBF
Производитель:Infineon
Категория:Полевые МОП-транзисторы
Артикул:007903
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 10.87 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

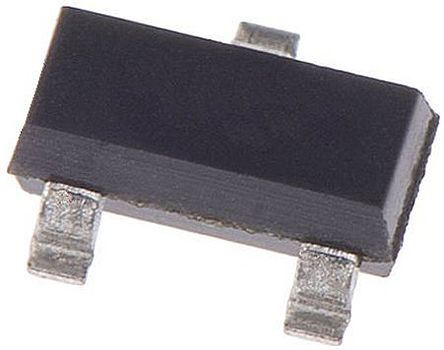

Транзистор MOSFET P-канальный HEXFET, -20 В, ток -780 мА, корпус SOT-23

IRLML6302TRPBF — это P-канальный полевой МОП-транзистор типа HEXFET, предназначенный для работы с напряжением до -20 В и током до -780 мА. Компонент выполнен в компактном корпусе SOT-23, что делает его подходящим для поверхностного монтажа и интеграции в миниатюрные электронные устройства.

При проектировании печатной платы с использованием данного транзистора рекомендуется уделять особое внимание разводке сигнальных и силовых дорожек. Из-за низкого допустимого напряжения питания следует избегать близкого расположения высоковольтных элементов, чтобы предотвратить паразитные наводки и пробои. Также важно обеспечить достаточную площадь и толщину проводников для эффективного отвода тепла и снижения падения напряжения на проводниках.

КорпусSOT-23
China RoHSСоответствует
Покрытие контактаОлово
Постоянный ток стока (ID)540 mA
Номинальный ток-620 mA
Напряжение пробоя сток-исток-20 V
Сопротивление сток-исток600 mΩ
Напряжение сток-исток (Vdss)-20 V
Двухполярное напряжение питания-20 V
Конфигурация элементовОдиночный
Время спада22 ns
Напряжение затвор-исток (Vgs)12 V
Высота1.016 mm
Входная ёмкость97 pF
Дата выпуска1995-07-01
Без свинцаБез свинца
Длина3.0226 mm
Статус жизненного циклаСнят с производства
Дата последней закупки (LTB)2024-07-31
Дата последней поставки (LTD)2025-01-31
Максимальная температура перехода150 °C
Макс. рабочая температура150 °C
Максимальная рассеиваемая мощность540 mW
Идентификатор корпуса производителяMicro3
Мин. напряжение пробоя20 V
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Номинальное Vgs-1.5 V
Число элементов1
Число выводов3
Число выводов3
Сопротивление в открытом состоянии600 mΩ
Количество в упаковке3000
УпаковкаЛента на катушке
Рассеиваемая мощность540 mW
Радиационная стойкостьНет
Rds(on) макс.600 mΩ
REACH SVHCДа
Сопротивление600 mΩ
Время нарастания18 ns
RoHSСоответствует
Код Schedule B8541210080, 8541210080|8541210080|8541210080|8541210080|8541210080
Тип выводаSMD/SMT
Пороговое напряжение-1.5 V
Время задержки выключения22 ns
Время задержки включения13 ns
Номинальное напряжение (DC)-20 V
Ширина1.397 mm
ДокументСкачать
Информационный листСкачать (10 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (4 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (8 стр.)
Conflict Mineral StatementСкачать
Reach StatementСкачать (6 стр.)
Rohs StatementСкачать (1 стр.)
