SN74LVC540ADW — купить, цена, наличие

MPN SN74LVC540ADW · Texas Instruments

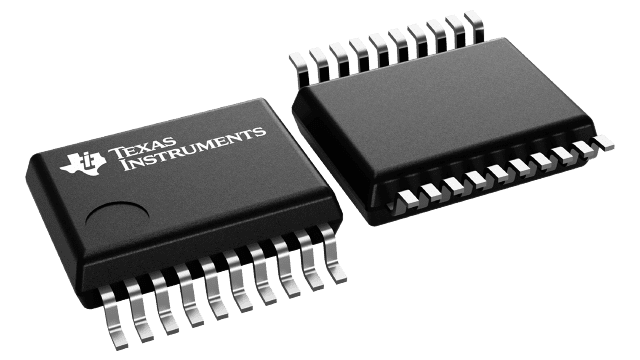

Наименование:SN74LVC540ADW
Производитель:Texas Instruments
Категория:Буферы, драйверы, приемопередатчики
Артикул:010023
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Восьмиканальный буфер/линейный драйвер Texas Instruments SN74LVC540A с 3-состоянием

Texas Instruments SN74LVC540ADW представляет собой восьмиканальный буфер/линейный драйвер с 3 состояниями. Этот компонент предназначен для использования в цифровых схемах и обеспечивает высокоимпедансное состояние выходов, что позволяет подключать несколько устройств к одной шине. Прибор поддерживает стандарт LVC, обеспечивая совместимость с низковольтными логическими уровнями.

Типичной ошибкой при использовании данного компонента является неправильная настройка управляющих сигналов, отвечающих за включение и отключение выхода. Это может привести к нежелательному короткому замыканию между линиями шины или к нарушению целостности передаваемых данных. Важно внимательно проверять логику управления состоянием выходов, чтобы избежать подобных проблем.

КорпусSOIC
Высота2.65 mm
Выходной ток высокого уровня-24 mA
Без свинцаБез свинца
Длина12.8 mm
Статус жизненного циклаПроизводится
Логическая функцияБуфер, инвертор
Выходной ток низкого уровня24 mA
Статус жизненного цикла производителяАктивен
Макс. рабочая температура125 °C
Макс. напряжение питания3.6 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Количество бит8
Количество каналов8
Число цепей1
Число элементов1
Число входных линий8
Количество входов8
Число выходных линий3
Число выходов8
Число выводов20
ПолярностьИнвертирующая
Задержка распространения5.3 ns
Ток покоя10 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000
Тип выводаSMD/SMT
Толщина2.35 mm
Время задержки включения5.3 ns
Ширина7.5 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Информационный листСкачать (27 стр.)
Информационный листСкачать (28 стр.)
Информационный листСкачать (19 стр.)
Технический чертежСкачать (2 стр.)
