SN74AHC1G126DBVR — купить, цена, наличие

MPN SN74AHC1G126DBVR · Texas Instruments
Наименование:SN74AHC1G126DBVR
Производитель:Texas Instruments
Категория:Буферы, драйверы, приемопередатчики
Артикул:009928
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

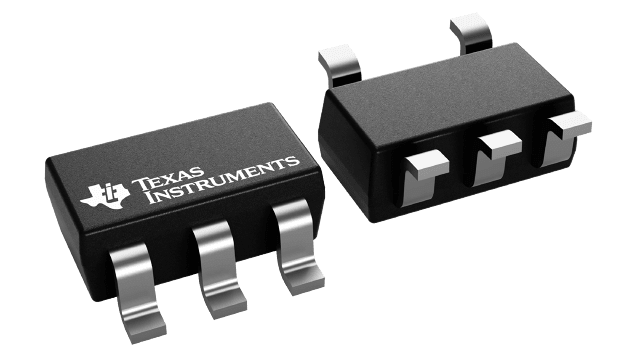

Буфер/трансивер Texas Instruments SN74AHC1G126 с 3-состоянием, ток 8 мА, 2-5.5 В, корпус SOT-23-5

Буфер/трансивер с 3-состоянием SN74AHC1G126 производства Texas Instruments предназначен для работы в цепях с напряжением питания от 2 до 5.5 В. Корпус SOT-23-5 обеспечивает компактность и удобство монтажа. При этом максимальная величина выходного тока составляет 8 мА, что позволяет использовать устройство в различных схемах управления и передачи сигналов.

Этот компонент используется в схемах, где требуется управление двунаправленными линиями связи или шинными интерфейсами. Состояние высокоимпедансного выхода позволяет отключать выход буфера от шины, освобождая ее для других устройств. В расчете схемы важно учитывать нагрузочную способность буфера и согласование импедансов для предотвращения отражений сигнала и обеспечения стабильной передачи данных.

КорпусSOT-23
Покрытие контактаОлово
Высота1.45 mm
Выходной ток высокого уровня-8 mA
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Логическая функцияБуфер, инвертор
Выходной ток низкого уровня8 mA
Статус жизненного цикла производителяАктивен
Макс. рабочая температура125 °C
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания250 mA
Количество бит1
Число бит на элемент1
Количество каналов1
Число цепей1
Число элементов1
Число вентилей1
Число входных линий1
Количество входов1
Число выходных линий1
Число выходов1
Число выводов5
УпаковкаОтрезок ленты
ПолярностьНеинвертирующий
Задержка распространения7.5 ns
Ток покоя1 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Тип выводаSMD/SMT
Толщина1.2 mm
Время задержки включения15 ns
Ширина1.6 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (5 стр.)
Информационный листСкачать (21 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (13 стр.)
Информационный листСкачать (24 стр.)
Информационный листСкачать (22 стр.)
Информационный листСкачать (13 стр.)
Информационный листСкачать (13 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (14 стр.)
Информационный листСкачать (8 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
