SN74LVC1G125DBVR — купить, цена, наличие

MPN SN74LVC1G125DBVR · Texas Instruments
Наименование:SN74LVC1G125DBVR
Производитель:Texas Instruments
Категория:Буферы, драйверы, приемопередатчики
Артикул:009943
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

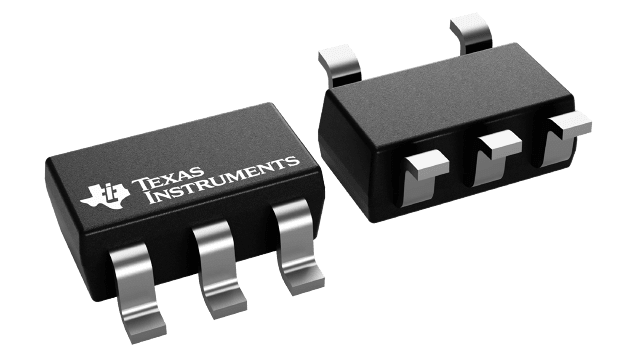

Неинвертирующий буфер/линейный драйвер Texas Instruments SN74LVC1G125 с 3-состоянием, CMOS, медицинское исполнение, корпус SOT-23-5

Неинвертирующий буфер/линейный драйвер SN74LVC1G125 производства Texas Instruments выполнен в медицинском исполнении и предназначен для использования в устройствах, требующих высокой надежности и безопасности. Корпус SOT-23-5 обеспечивает компактность и удобство монтажа. Устройство поддерживает работу в 3-х состояниях, что позволяет эффективно управлять сигналами в сложных цифровых системах.

Типичная ошибка при использовании данного компонента заключается в неправильном управлении третьим состоянием выхода. Если выход случайно окажется в высокоимпедансном состоянии из-за неверного управления, это может привести к непредсказуемому поведению схемы и появлению шумов на линии связи. Для предотвращения такой ситуации необходимо тщательно проектировать схему управления третьим состоянием и обеспечивать надежную логику переключения.

КорпусSOT-23
Покрытие контактаОлово
Высота1.45 mm
Выходной ток высокого уровня-32 mA
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Логическая функцияБуфер, инвертор
Выходной ток низкого уровня32 mA
Статус жизненного цикла производителяАктивен
Макс. рабочая температура125 °C
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Количество бит1
Число бит на элемент1
Количество каналов1
Число цепей1
Число элементов1
Число вентилей1
Число входных линий1
Количество входов1
Число выходных линий1
Число выходов1
Число выводов5
УпаковкаОтрезок ленты
ПолярностьНеинвертирующий
Задержка распространения4 ns
Ток покоя10 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Тип выводаSMD/SMT
Толщина1.2 mm
Время задержки включения10.1 ns
Ширина1.6 mm
