О производителе Wurth Elektronik

Würth Elektronik — немецкий производитель из группы Würth, известный прежде всего пассивными компонентами для силовой электроники и ЭМС: ферритами и дросселями, силовыми индуктивностями, трансформаторами, разъёмами, элементами экранирования. К этой линейке добавилась оптоэлектроника — светодиоды и оптопары, и именно оптопары составляют большую часть наших позиций.

Как разобраться в артикулах

У Würth Elektronik сквозная цифровая нумерация: по артикулу вроде 140816140110 параметры не прочитать, его нужно смотреть в документации производителя. Зато номера одного семейства начинаются одинаково — у нас оптопары идут с префиксами 1403 и 1408, LAN-трансформаторы — с 7490. Соседние артикулы обычно отличаются корпусом (DIP-4, SMDIP-4, SOP-4), группой по коэффициенту передачи тока или упаковкой. При замене сверяйте все три признака: SOP-4 физически не встанет на площадку DIP-4.

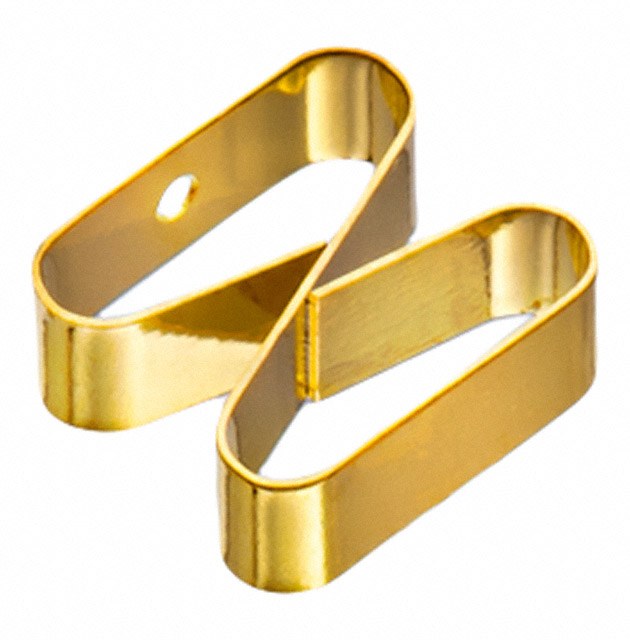

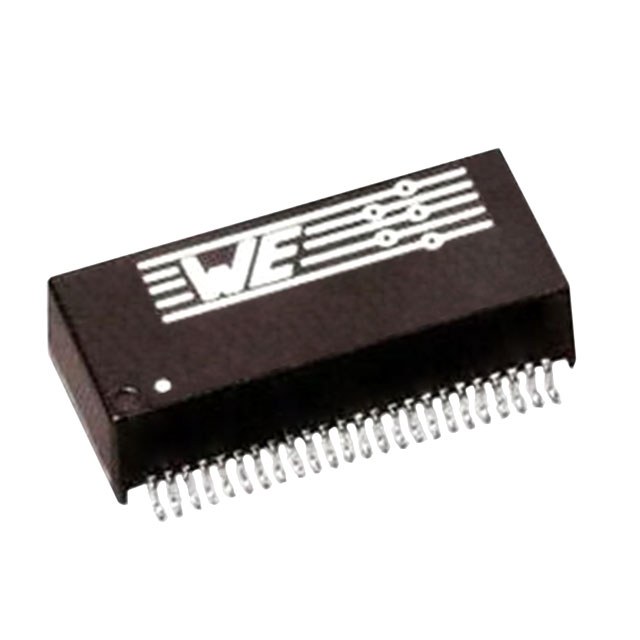

LAN-трансформаторы 749020010 рассчитаны на гигабитный 1000BASE-T. В разводке важно сохранить симметрию пар и правильно подключить средние точки обмоток — через них же подаётся PoE, если трансформатор на это рассчитан. Из ЭМС-ассортимента у нас есть пружинные контакты WE-SECF: их паяют на плату, чтобы надёжно соединить её землю с экраном или корпусом.

Для подбора индуктивностей у Würth Elektronik есть онлайн-инструмент REDEXPERT с расчётом потерь, а для макетирования — наборы образцов (design kits). Ethernet-трансформаторы ищите в разделе трансформаторов.
