SN74HC595DWR — купить, цена, наличие

MPN SN74HC595DWR · Texas Instruments
Наименование:SN74HC595DWR
Производитель:Texas Instruments
Категория:Сдвиговые регистры
Артикул:007391
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

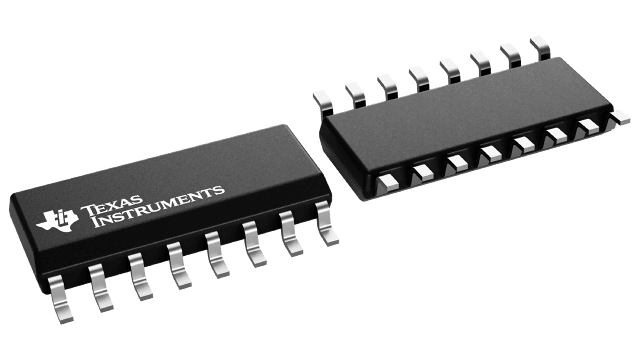

8-битный сдвиговый регистр Texas Instruments SN74HC595, 3-состояние выхода, корпус SOIC-16

Texas Instruments SN74HC595DWR представляет собой 8-битный сдвиговый регистр с выходом в трёх состояниях, заключённый в 16-выводный корпус типа SOIC. Компонент предназначен для последовательной передачи и параллельного вывода цифровых данных, обеспечивая гибкость управления выходными сигналами через третье состояние выхода.

При подборе аналога данного регистра важно учитывать разрядность (8 бит), наличие трёх состояний выхода, совместимость по цоколёвке (SOIC-16), а также соответствие логическим уровням и напряжениям питания. Использовать аналоги других производителей стоит с осторожностью, проверяя полную электрическую совместимость и временные параметры сигналов.

КорпусSOIC
Покрытие контактаОлово
НаправлениеОднонаправленный
Высота2.65 mm
Без свинцаБез свинца
Длина10.3 mm
Статус жизненного циклаПроизводится
Логическая функцияРегистр сдвига
Статус жизненного цикла производителяАктивен
Макс. рабочая температура85 °C
Макс. напряжение питания6 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Количество бит8
Число бит на элемент8
Число цепей4
Число элементов1
Число выходных линий10
Число выводов16
Рабочее напряжение питания5 V
Задержка распространения34 ns
Ток покоя8 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000, 8542390000|8542390000|8542390000, 8542390000|8542390000|8542390000|8542390000
Толщина2.35 mm
Время задержки включения250 ns
Масса420.395078 mg
Ширина7.5 mm
ДокументСкачать
Технический чертежСкачать (2 стр.)
Official datasheetСкачать
Информационный листСкачать (27 стр.)
Информационный листСкачать (27 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (23 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (36 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (36 стр.)
Информационный листСкачать (45 стр.)
Информационный листСкачать (42 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (18 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
