SN74HC595BRWNR — купить, цена, наличие

MPN SN74HC595BRWNR · Texas Instruments
Наименование:SN74HC595BRWNR
Производитель:Texas Instruments
Категория:Сдвиговые регистры
Артикул:007387
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 22.57 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

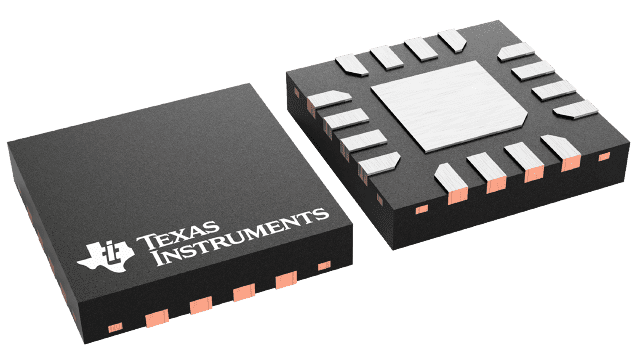

Сдвиговый регистр 8-бит, корпус QFN-16 (2,5×2,5 мм)

Сдвиговый регистр SN74HC595BRWNR производства Texas Instruments представляет собой 8-битный регистр с последовательным вводом и параллельным выводом информации. Компонент выполнен в корпусе QFN-16 с размерами 2,5×2,5 мм, что делает его удобным для поверхностного монтажа и позволяет использовать в компактных устройствах.

При проектировании печатной платы с данным компонентом рекомендуется уделять особое внимание трассировке сигнальных линий, особенно тех, которые подключаются к выводам тактовых сигналов и управления. Для минимизации помех и обеспечения стабильной работы регистра следует избегать пересечения сигнальных дорожек и использовать соответствующие экранирующие элементы.

Верхняя граница температуры окружающей среды125 °C
Частота42 MHz
Высота500 µm
Без свинцаБез свинца
Длина2.5 mm
Статус жизненного циклаПроизводится
Логическая функцияРегистр сдвига
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Максимальная рабочая температура125 °C
Максимальное напряжение питания6 V
Минимальная рабочая температура-55 °C
Минимальное напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания8 µA
Количество бит8
Число бит на элемент8
Количество каналов9
Число цепей1
Число элементов1
Количество входов1
Число выходов8
Число выводов16
УпаковкаОтрезок ленты
Задержка распространения13 ns
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Толщина450 µm
Ширина2.5 mm
ДокументСкачать
Official datasheetСкачать
Информационный листСкачать (24 стр.)
Информационный листСкачать (25 стр.)
Информационный листСкачать (23 стр.)
Информационный листСкачать (24 стр.)
Информационный листСкачать (24 стр.)
Reach StatementСкачать (7 стр.)
