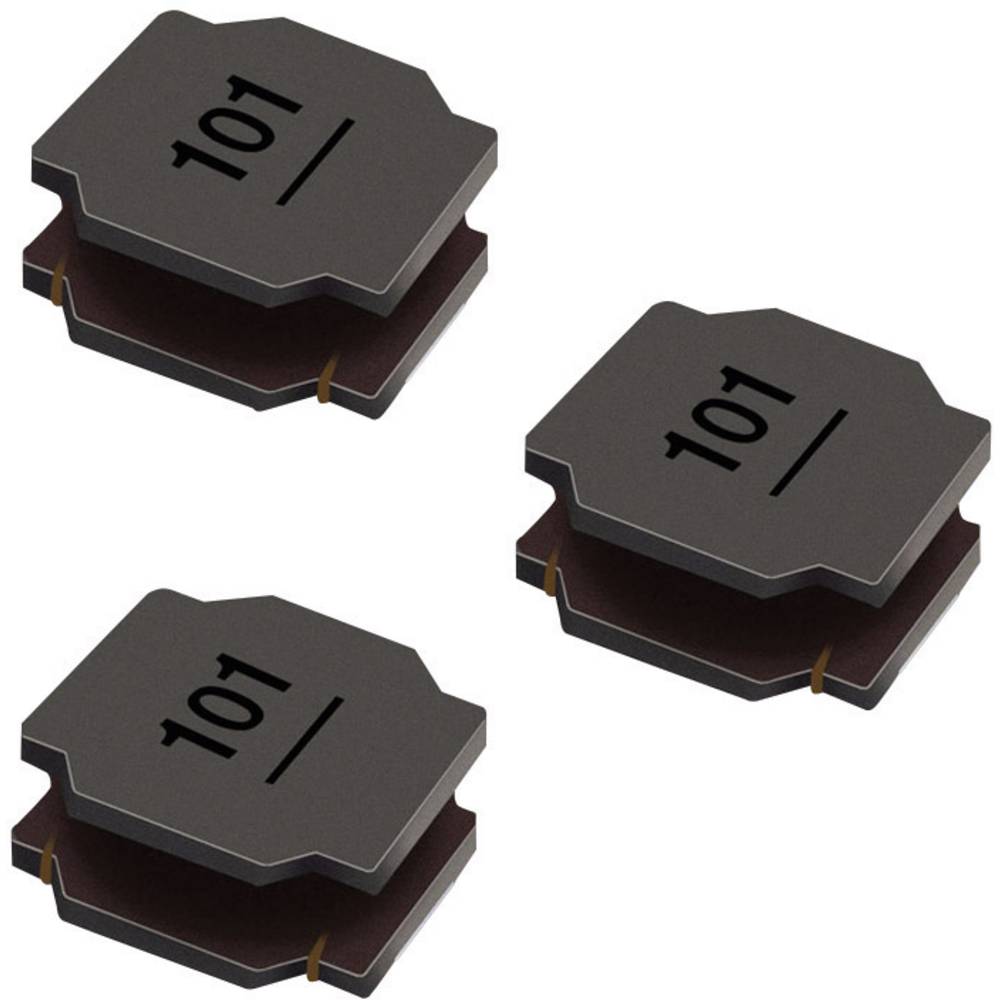

LQH43MN4R7K03L — купить, цена, наличие

MPN LQH43MN4R7K03L · Murata
Наименование:LQH43MN4R7K03L
Производитель:Murata
Категория:Постоянные катушки индуктивности
Артикул:010493
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Дроссель общего назначения Murata, 4.7 мкГн ±10%, ферритовый сердечник, корпус 1812 (4532)

Дроссель общего назначения Murata серии LQH с номинальной индуктивностью 4,7 мкГн и допуском ±10% предназначен для использования в цепях фильтрации и сглаживания пульсаций постоянного тока. Компонент выполнен в корпусе размером 1812 (4532) с ферритовым сердечником, обеспечивающим высокую эффективность подавления помех.

При использовании данного дросселя распространённой ошибкой является пренебрежение влиянием температуры окружающей среды на параметры индуктивности. Ферритовые сердечники имеют нелинейную характеристику зависимости индуктивности от температуры, что может привести к изменению параметров фильтра и появлению нежелательных гармоник в выходном сигнале.

Корпус1812
Типоразмер корпуса (дюймовый)1812
Типоразмер корпуса (метрический)4532
Составпроволочный
Материал сердечникаферрит
Ток45 mA
Номинальный ток500 mA
Постоянный ток500 mA
Сопротивление постоянному току (DCR)400 mΩ
Глубина3.4 mm
Частота38 MHz
Высота2.6 mm
Индуктивность4.7 µH
Без свинцаБез свинца
Длина4.5 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяIN PRODUCTION (Last Updated: 5 years ago)
Макс. допустимый ток500 mA
Макс. постоянный ток500 mA
Макс. рабочая температура85 °C
Военный стандартНет
Мин. рабочая температура-40 °C
Тип монтажаПоверхностный монтаж (SMD)
Число цепей1
Число выводов2
Добротность30
Радиационная стойкостьНет
REACH SVHCДа
Сопротивление400 mΩ
Действующий ток (Irms)500 mA
RoHSСоответствует
Код Schedule B8504500000
Частота собственного резонанса38 MHz
Последовательное сопротивление400 mΩ
ЭкранированиеНеэкранированный
Тип выводаSMD/SMT
Тестовая частота1 MHz
Допуск10 %
Масса130.010913 mg
Ширина3.2 mm
ДокументСкачать
Информационный листСкачать (3 стр.)
Информационный листСкачать (3 стр.)
Информационный листСкачать
Информационный листСкачать (3 стр.)
Информационный листСкачать (2 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (2 стр.)
Reach StatementСкачать (3 стр.)
