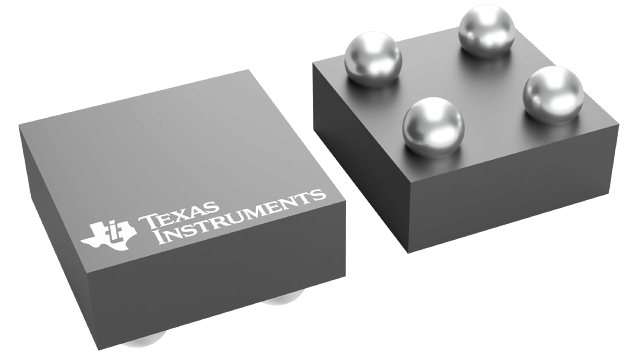

SN74LVC1G14DCKR — купить, цена, наличие

MPN SN74LVC1G14DCKR · Texas Instruments
Наименование:SN74LVC1G14DCKR
Производитель:Texas Instruments
Категория:Логические вентили
Артикул:009946
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Одиночный инвертор Texas Instruments SN74LVC1G14 с триггером Шмитта, 1.65-5.5 В, корпус SC70-5

Инвертор Texas Instruments SN74LVC1G14 выполнен в корпусе SC70-5 и оснащён триггером Шмитта. Он предназначен для работы с напряжениями питания от 1.65 до 5.5 В. Компонент обеспечивает логическую инверсию сигнала, обладает высокой помехоустойчивостью благодаря использованию триггера Шмитта.

При монтаже данного устройства необходимо учитывать его миниатюрные размеры и особенности корпуса SC70-5. Для качественной пайки рекомендуется использовать методы поверхностного монтажа (SMD), такие как пайка волной или инфракрасная пайка. Важно соблюдать температурные режимы и время нагрева во избежание повреждения полупроводникового кристалла. Также следует уделить внимание расположению и размерам контактных площадок на печатной плате, чтобы обеспечить надёжное соединение и исключить вероятность образования перемычек между выводами.

Верхняя граница температуры окружающей среды85 °C
КорпусSC
Покрытие контактаЗолото
Частота150 MHz
Высота1.1 mm
Выходной ток высокого уровня-32 mA
Без свинцаБез свинца
Длина2 mm
Статус жизненного циклаПроизводится
Логическая функцияИнвертирующая
Выходной ток низкого уровня32 mA
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Макс. рабочая температура125 °C
Макс. выходной ток32 mA
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания10 µA
Количество бит1
Количество каналов1
Число цепей1
Число элементов1
Число вентилей1
Количество входов1
Число выходов1
Число выводов5
Рабочее напряжение питания3.3 V
Выходной ток32 mA
УпаковкаОтрезок ленты
Задержка распространения11 ns
Ток покоя10 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000
Тип выводаSMD/SMT
Толщина900 µm
Время задержки включения11 ns
Масса2.494758 mg
Ширина1.25 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Информационный листСкачать (27 стр.)
Информационный листСкачать (19 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (25 стр.)
