NC7SZ00M5X — купить, цена, наличие

MPN NC7SZ00M5X · onsemi
Наименование:NC7SZ00M5X
Производитель:onsemi
Категория:Логические вентили
Артикул:009880
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 7.52 ₽ Ориентир, на 31.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

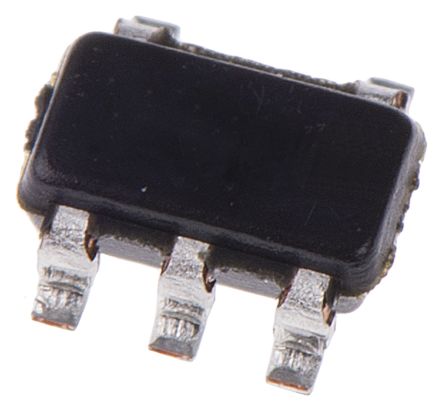

2-входовой логический элемент И-НЕ onsemi NC7SZ00, серия TinyLogic UHS, 5.5 В, корпус SOT-23-5

Логический элемент И-НЕ серии TinyLogic UHS от компании onsemi в корпусе SOT-23-5. Подходит для использования в цепях с напряжением питания до 5.5 В. Два входа позволяют реализовывать различные логические функции и схемы управления. Компонент выделяется компактными размерами и высокой скоростью переключения, что характерно для серии TinyLogic UHS.

Отрасли, где востребованы подобные компоненты, включают автомобильную электронику, промышленную автоматику и бытовую технику. В автомобильной отрасли требуется устойчивость к вибрациям и расширенный температурный диапазон. В промышленной автоматике важны высокая скорость переключения и низкое энергопотребление. Бытовая техника требует компактности и экономичности производства.

Верхняя граница температуры окружающей среды85 °C
КорпусLSSOP
China RoHSСоответствует
Покрытие контактаОлово
Высота1.1 mm
Высота в установленном положении (макс.)1.45 mm
Выходной ток высокого уровня-32 mA
Дата выпуска1996-12-01
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Ёмкость нагрузки15 pF
Логическая функцияNAND
Выходной ток низкого уровня24 mA
Дата последней закупки (LTB)2022-06-20
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Максимальная рабочая температура85 °C
Макс. ток потребления50 mA
Максимальное напряжение питания5.5 V
Минимальная рабочая температура-40 °C
Минимальное напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальное напряжение питания (DC)1.8 V
Количество каналов1
Число цепей1
Число элементов1
Число вентилей1
Число входных линий2
Количество входов2
Число выходных линий1
Число выходов1
Число выводов5
Число выводов5
Выходной ток32 mA
УпаковкаОтрезок ленты
Задержка распространения5.2 ns
Ток покоя2 µA
Радиационное упрочнениеНет
REACH SVHCДа
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Вход с триггером ШмиттаНет
Температурный классПромышленный
Шаг выводов950 µm
Время задержки включения5 ns
Масса30 mg
Ширина1.6 mm
ДокументСкачать
Информационный листСкачать (11 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (12 стр.)
Информационный листСкачать (11 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать
Информационный листСкачать (12 стр.)
Информационный листСкачать
Информационный листСкачать (11 стр.)
Технический чертежСкачать (1 стр.)
Информационный листСкачать (10 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать
Информационный листСкачать (10 стр.)
Rohs StatementСкачать (3 стр.)
AvnetFuture ElectronicsNewarkMaster ElectronicsOnlinecomponents.comRochester ElectronicsVericalArrow ElectronicsDigiKeyMouserJak ElectronicsEsaler ElectronicUnikeyICAxis Part LimitedRC ElectronicsLixincQuestVigor ComponentsTMENAC SemiClassic ComponentsHi-Tech Circuit Group Ltd.XingHuan InternationalEasevComSIT Distribution GmbHSuntronicAbacus TechnologiesAugswanUnikeyic (ICkey)

Позиция есть у 29 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
