О производителе Renesas

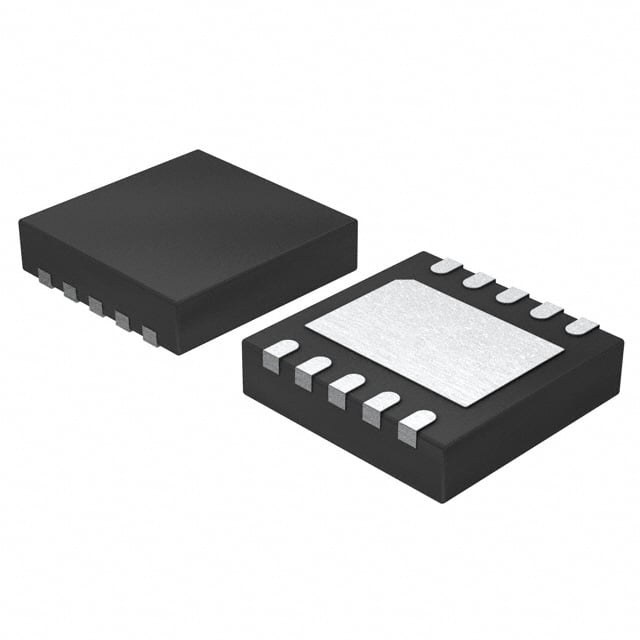

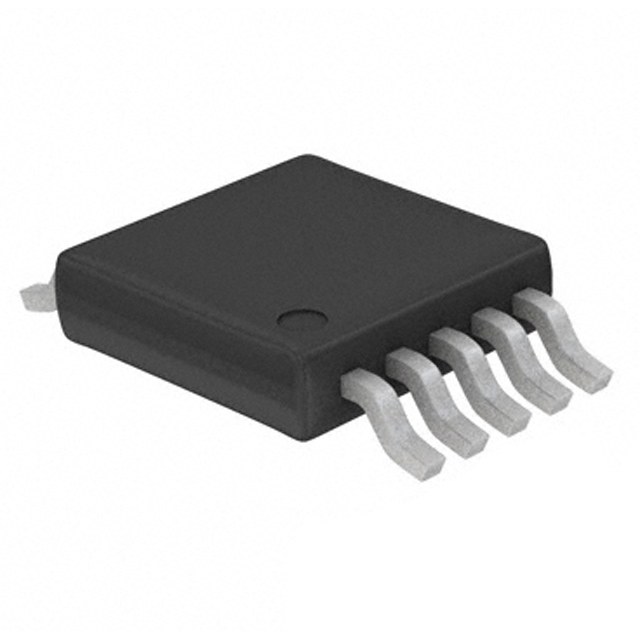

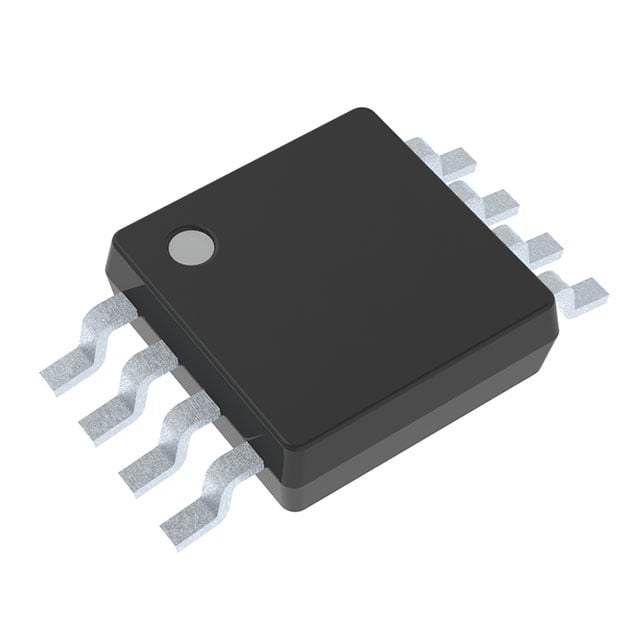

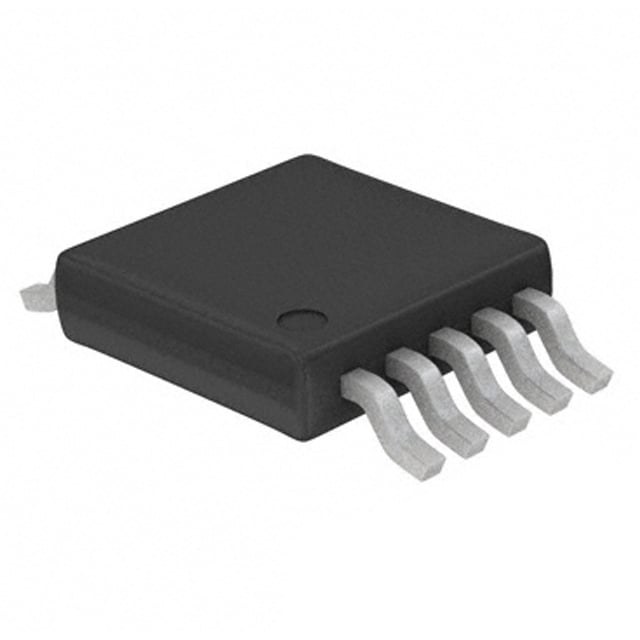

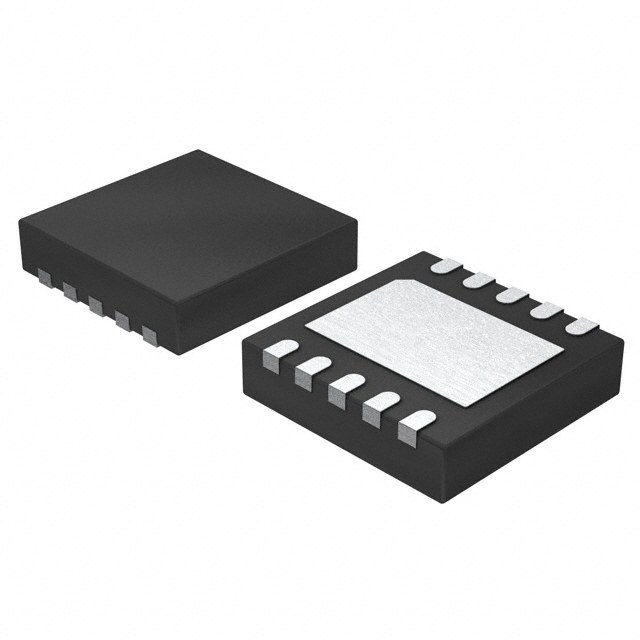

Из полупроводниковых подразделений Hitachi, Mitsubishi и NEC сложилась японская Renesas Electronics — производитель микроконтроллеров и аналоговых микросхем. Позже в него вошли Intersil (префикс ISL), IDT и Dialog Semiconductor — отсюда соседство японских транзисторов 2SK, логики HD74 и цифровых потенциометров ISL2231x, которые у нас составляют самую большую группу.

Японская система обозначений

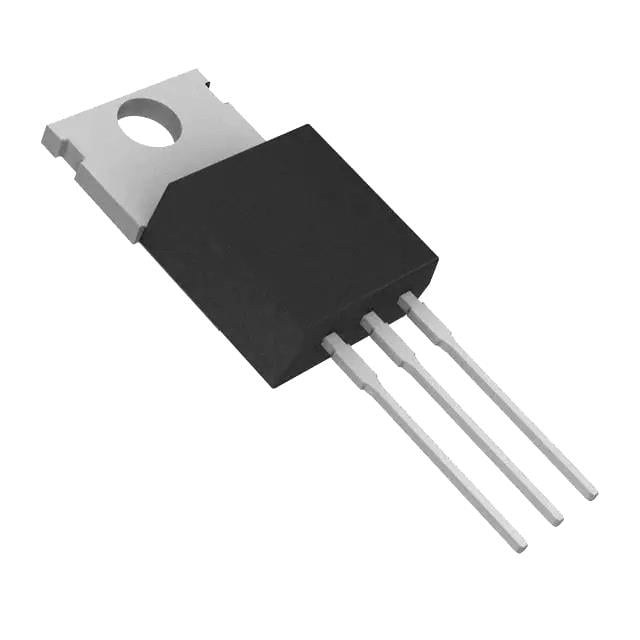

Транзисторы 2SK названы по японскому стандарту JEITA: 2SA и 2SB — биполярные p-n-p, 2SC и 2SD — n-p-n, 2SJ — полевые с p-каналом, 2SK — с n-каналом. Суффиксы после номера у Renesas описывают исполнение: в паре 2SK3483-AZ и 2SK3483-Z-AZ буква Z означает вариант для поверхностного монтажа (TO-252 вместо TO-251), E1 и подобные коды — направление укладки в ленту, AZ — бессвинцовое исполнение. TO-251 и TO-252 различаются только формовкой выводов, но посадочные места у них разные.

У цифрового потенциометра напряжение на выводах резистора не может выходить за пределы питания микросхемы, а ток через движок ограничен: это не механический потенциометр, и в цепях с отрицательным напряжением или заметным током его ставят только с учётом этих ограничений. Отдельные позиции Renesas есть среди полевых транзисторов, генераторов тактовых сигналов и счётчиков.
