SN74AC74D — купить, цена, наличие

MPN SN74AC74D · Texas Instruments
Наименование:SN74AC74D
Производитель:Texas Instruments
Категория:Защёлки и триггеры
Артикул:009886
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

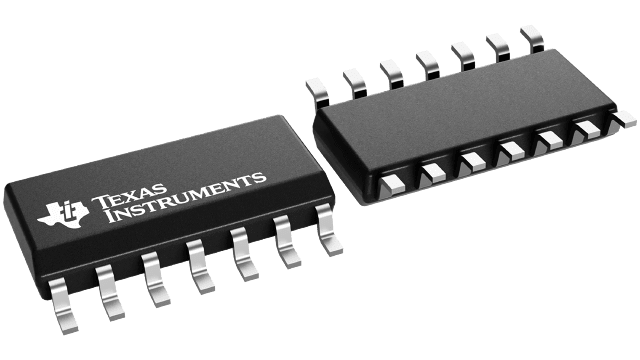

Сдвоенный D-триггер Texas Instruments SN74AC74 с прямым фронтом, установкой и сбросом, корпус SOIC-14

SN74AC74D — сдвоенный D-триггер с установочным и сбросовым входами, предназначенный для работы по прямому фронту сигнала. Изготовлен компанией Texas Instruments в корпусе SOIC-14, что обеспечивает компактные габариты и удобство интеграции в современные схемы.

При монтаже данного компонента важно соблюдать требования к расположению контактных площадок и зазоров между ними, учитывая тип корпуса SOIC-14. Для качественной пайки рекомендуется использовать методы поверхностного монтажа (SMT), такие как пайка волной припоя или инфракрасная пайка. Важно обеспечить хорошую тепловую защиту соседних элементов во избежание перегрева и повреждения. При проектировании платы учитывайте минимальные расстояния между выводами и следите за тем, чтобы исключить возможность короткого замыкания.

Верхняя граница температуры окружающей среды85 °C
КорпусSOIC
Тип фронта синхронизацииПередний фронт
Покрытие контактаЗолото
Частота100 MHz
Высота0 m
Выходной ток высокого уровня-24 mA
Без свинцаБез свинца
Длина8.65 mm
Статус жизненного циклаСнят с производства
Логическая функцияИ, D-тип, триггер
Выходной ток низкого уровня24 mA
Статус жизненного цикла производителяСнят с производства
Максимальная частота125 MHz
Макс. рабочая температура85 °C
Макс. напряжение питания6 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания2 µA
Количество бит2
Число бит на элемент1
Количество каналов2
Число цепей2
Число элементов2
Число входных линий4
Количество входов2
Число выходных линий2
Число выходов2
Число выводов14
Выходной ток24 mA
ПолярностьНеинвертирующий
Задержка распространения10 ns
Ток покоя2 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000
Толщина1.58 mm
Время задержки включения6 ns
Масса129.387224 mg
Ширина3.91 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Информационный листСкачать (21 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (19 стр.)
Информационный листСкачать (24 стр.)
