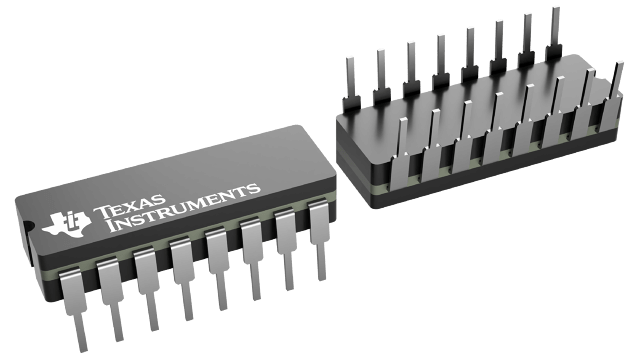

CD40175BF3A — купить, цена, наличие

MPN CD40175BF3A · Texas Instruments
Наименование:CD40175BF3A
Производитель:Texas Instruments
Категория:Защёлки и триггеры
Артикул:008067
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1 186.28 ₽ Ориентир, на 10.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

D-триггер положительного фронта, комплементарный выход, серия 4000, корпус CDIP-16.

D-триггер CD40175BF3A с положительным фронтом синхронизации выполнен по технологии CMOS серии 4000. Компонент оснащён комплементарными выходами и предназначен для работы в устройствах с низкими уровнями энергопотребления. Корпус — стандартный 16-выводной CDIP.

Компонент используется в цифровых системах для хранения и переключения логических состояний. Он задерживает входной сигнал до прихода тактового импульса и сохраняет своё состояние до следующего фронта синхронизации. В расчёте схемы важно учитывать частоту тактирования и нагрузочную способность выхода, чтобы обеспечить корректную работу триггера в составе более сложных узлов, таких как счётчики или регистры.

КорпусCDIP
Тип фронта синхронизацииПередний фронт
Частота14 MHz
Высота5.08 mm
Выходной ток высокого уровня-4.2 mA
Без свинцаСодержит свинец
Длина19.56 mm
Статус жизненного циклаПроизводится
Логическая функцияD-тип
Выходной ток низкого уровня4.2 mA
Статус жизненного цикла производителяАктивен
Макс. рабочая температура125 °C
Макс. напряжение питания18 V
Мин. рабочая температура-55 °C
Мин. напряжение питания3 V
Тип монтажаМонтаж в отверстия (THT)
Количество бит4
Количество каналов4
Число элементов1
Число выходов8
Число выводов16
УпаковкаRail/Tube
ПолярностьНеинвертирующий
Задержка распространения500 ns
Радиационная стойкостьНет
RoHSНе соответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Толщина4.57 mm
Время задержки включения500 ns
Ширина6.92 mm
ДокументСкачать
Технический чертежСкачать (2 стр.)
Official datasheetСкачать
Информационный листСкачать (18 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (17 стр.)
Информационный листСкачать (12 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
