BAV99-E3-08 — купить, цена, наличие

MPN BAV99-E3-08 · Vishay

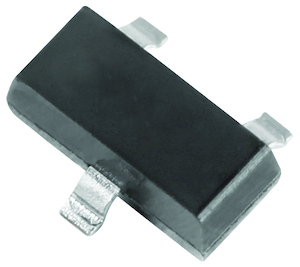

Наименование:BAV99-E3-08
Производитель:Vishay
Категория:Выпрямительные диоды
Артикул:010947
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 2.75 ₽ Ориентир, обновлена сегодня. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Сдвоенный переключающий диод, 70 В, ток 0,25 А, время восстановления 6 нс, корпус SOT-23-3.

Сдвоенный переключающий диод BAV99-E3-08 производства компании Vishay предназначен для работы в цепях с высокими скоростями переключения. Он обладает номинальным напряжением 70 В и способен выдерживать постоянный прямой ток до 0,25 А. Характерной особенностью является малое время восстановления всего 6 нс, что делает его подходящим для использования в высокочастотных схемах. Диод выполнен в компактном корпусе SOT-23-3, что позволяет экономить место на печатной плате.

В реальных условиях эксплуатации данный диод демонстрирует умеренный нагрев благодаря оптимальному сочетанию допустимого тока и размера корпуса. Со временем параметры диода могут незначительно изменяться из-за естественного старения полупроводникового перехода, однако благодаря качественному исполнению и применению современных технологий производства, деградация характеристик происходит медленно и обычно не оказывает значительного влияния на работу схемы.

Средний выпрямленный ток150 mA
Ёмкость1.5 pF
КорпусSOT-23
China RoHSСоответствует
Конфигурация элементовСдвоенный
Прямой ток250 mA
Прямое напряжение715 mV
Высота1.15 mm
Дата выпуска2013-06-25
Без свинцаБез свинца
Длина3.1 mm
Статус жизненного циклаПроизводится
Макс. импульсный прямой ток (Ifsm)4.5 A
Максимальная температура перехода150 °C
Максимальная рабочая температура150 °C
Макс. выходной ток150 mA
Максимальная рассеиваемая мощность300 mW
Макс. повторяющееся обратное напряжение (Vrrm)70 V
Макс. обратный ток утечки2.5 µA
Максимальное обратное напряжение (DC)70 V
Макс. импульсный ток4.5 A
Мин. напряжение пробоя70 V
Минимальная рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Число элементов2
Число выводов3
УпаковкаОтрезок ленты
Пиковый неповторяющийся импульсный ток4.5 A
Пиковый обратный ток50 µA
Радиационное упрочнениеНет
REACH SVHCДа
Время восстановления6 ns
Время обратного восстановления6 ns
Обратное рабочее напряжение70 V
Обратное напряжение70 V
RoHSСоответствует
Код Schedule B8541100070
Масса8.788352 mg
Ширина1.43 mm
ДокументСкачать
Информационный листСкачать (4 стр.)
Rohs StatementСкачать (5 стр.)
NewarkArrow ElectronicsVericalTMETTIConradDigiKeyTTI EuropeFuture ElectronicsAvnetTTI AsiaMouserUnikeyICRC ElectronicsAnlinkdaAnsinorAxis Part LimitedQuestZTZ Technology LimitedNAC SemiClassic ComponentsXingHuan InternationalSuntronicACDSRebound ElectronicsAbacus TechnologiesUnikeyic (ICkey)

Позиция есть у 27 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
