AD8346ARUZ — купить, цена, наличие

MPN AD8346ARUZ · Analog Devices
Наименование:AD8346ARUZ
Производитель:Analog Devices
Категория:ВЧ-приёмники и приёмопередатчики
Артикул:009141
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1 057.59 ₽ Ориентир, на 14.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

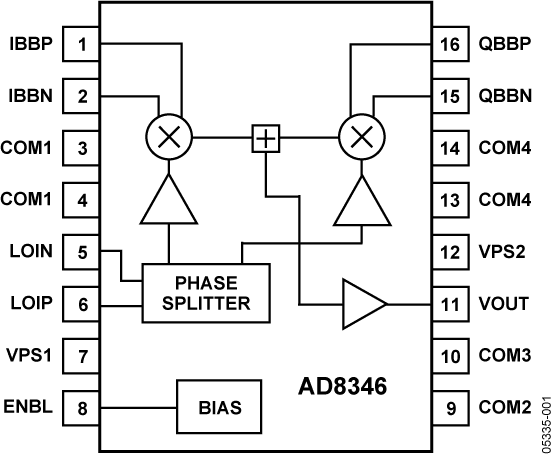

РЧ-модулятор/демодулятор квадратурный, диапазон частот 800МГц-2.5ГГц, корпус TSSOP-16

AD8346ARUZ — это квадратурный модулятор/демодулятор для радиочастотного диапазона, предназначенный для передачи и приёма сигналов в диапазоне частот от 800 МГц до 2,5 ГГц. Компонент выполнен в корпусе TSSOP-16, что обеспечивает компактность и удобство интеграции в современные устройства.

При проектировании печатной платы с использованием данного модуля рекомендуется уделить особое внимание трассировке сигнальных линий. Использование симметричных дифференциальных пар и соблюдение одинаковой длины сигнальных дорожек поможет минимизировать потери и искажения сигнала. Также важно обеспечить качественную экранировку и заземление для предотвращения паразитных наводок и улучшения электромагнитной совместимости устройства.

КорпусTSSOP
Покрытие контактаОлово
Частота800 MHz
Высота1.05 mm
Длина5 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Максимальная частота2.5 GHz
Макс. рабочая температура85 °C
Максимальная рассеиваемая мощность500 mW
Макс. ток потребления55 mA
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2.7 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания45 mA
Число выводов16
Ток потребления45 mA
P1dB-3 dBm
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000
Тестовая частота1.9 GHz
Ширина4.4 mm
ДокументСкачать
DatasheetСкачать (20 стр.)
Official datasheetСкачать
DatasheetСкачать (21 стр.)
Conflict Mineral StatementСкачать (1 стр.)
