LM358M/NOPB — купить, цена, наличие

MPN LM358M/NOPB · Texas Instruments
Наименование:LM358M/NOPB
Производитель:Texas Instruments
Категория:Усилители — операционные, буферные, инструментальные
Артикул:007327
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

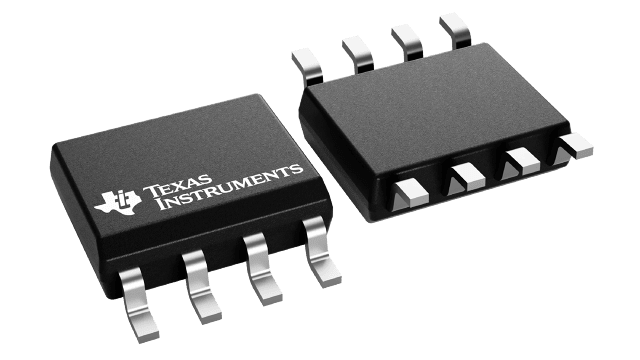

Операционный усилитель общего назначения Texas Instruments LM358, 2 канала, корпус SOIC-8

Операционный усилитель общего назначения LM358M от Texas Instruments выполнен в корпусе SOIC-8 и содержит два независимых канала. Усилитель предназначен для использования в аналоговых схемах различного назначения и характеризуется высокой универсальностью и совместимостью с широким спектром приложений.

При проектировании печатной платы с использованием LM358M рекомендуется уделить особое внимание трассировке питания и земли. Для минимизации шумов и помех следует использовать короткие и широкие дорожки питания, а также обеспечить достаточный контакт с полигоном земли. Важно избегать пересечения сигнальных дорожек с линиями питания и размещать развязывающие конденсаторы непосредственно у выводов питания микросхемы.

Полоса пропускания1 MHz
КорпусSOIC
Коэффициент ослабления синфазного сигнала65 dB
Покрытие контактаОлово
Двухполярное напряжение питания9 V
Произведение усиления на полосу1 MHz
Высота1.75 mm
Входной ток смещения250 nA
Входное напряжение смещения (Vos)7 mV
Без свинцаБез свинца
Длина4.9 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. двухполярное напряжение питания16 V
Макс. рабочая температура70 °C
Максимальная рассеиваемая мощность530 mW
Макс. ток потребления1.2 mA
Макс. напряжение питания32 V
Мин. двухполярное напряжение питания1.5 V
Мин. рабочая температура0 °C
Мин. напряжение питания3 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания500 µA
Число усилителей2
Количество каналов2
Число цепей2
Число элементов2
Число выводов8
Ток потребления1 mA
Рабочее напряжение питания16 V
Выходной ток30 mA
Выходной ток на канал40 mA
Рассеиваемая мощность530 mW
Коэффициент подавления пульсаций питания (PSRR)65 dB
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542330000, 8542330000|8542330000|8542330000|8542330000|8542330000
Скорость нарастания0.1 V/µs
Толщина1.58 mm
Усиление по напряжению100 dB
Ширина3.91 mm
ДокументСкачать
Информационный листСкачать (36 стр.)
Official datasheetСкачать
Информационный листСкачать (36 стр.)
Информационный листСкачать (31 стр.)
Информационный листСкачать (32 стр.)
Информационный листСкачать (28 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (25 стр.)
Информационный листСкачать (36 стр.)
Информационный листСкачать (33 стр.)
Информационный листСкачать (41 стр.)
Информационный листСкачать (36 стр.)
Информационный листСкачать (33 стр.)
Информационный листСкачать (33 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (7 стр.)
Информационный листСкачать (26 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
Актуальные поставщики и цены — в результатах поиска по партномеру.
