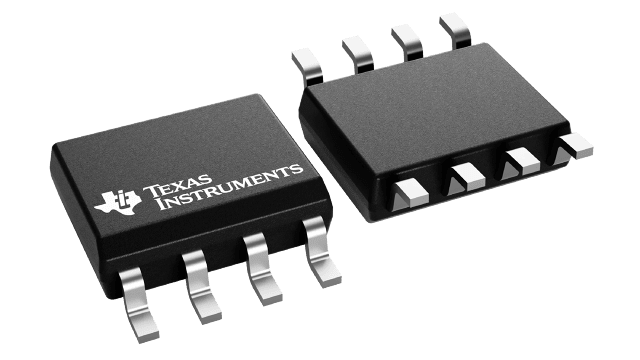

LM358ADGKR — купить, цена, наличие

MPN LM358ADGKR · Texas Instruments
Наименование:LM358ADGKR
Производитель:Texas Instruments
Категория:Усилители — операционные, буферные, инструментальные
Артикул:007342
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Сдвоенный операционный усилитель Texas Instruments LM358, 30 В, полоса 700 кГц, смещение 3 мВ, корпус VSSOP-8, 0...70°C

Операционный усилитель LM358ADGKR производства Texas Instruments представляет собой сдвоенный операционный усилитель в корпусе VSSOP-8. Устройство обладает рабочим напряжением до 30 В, полосой пропускания 700 кГц и смещением напряжения не более 3 мВ. Работоспособность гарантирована в диапазоне температур от 0 до +70 °C.

При монтаже данного компонента особое внимание следует уделить минимизации паразитных индуктивностей и емкостей, так как это может повлиять на устойчивость и точность работы схемы. Рекомендуется размещать конденсаторы компенсации рядом с выводами питания и землей. Для пайки VSSOP-корпуса необходимо соблюдать температурные режимы и избегать перегрева, чтобы предотвратить деформацию корпуса и ухудшение параметров устройства.

Верхняя граница температуры окружающей среды70 °C
Полоса пропускания700 kHz
КорпусVSSOP
Коэффициент ослабления синфазного сигнала65 dB
Двухполярное напряжение питания9 V
Произведение усиления на полосу700 kHz
Высота0 m
Входной ток смещения-15 nA
Входное напряжение смещения (Vos)2 mV
Без свинцаБез свинца
Длина3 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. двухполярное напряжение питания16 V
Максимальная температура перехода150 °C
Макс. рабочая температура70 °C
Макс. напряжение питания30 V
Мин. двухполярное напряжение питания1.5 V
Мин. рабочая температура0 °C
Мин. напряжение питания3 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания1.2 mA
Число усилителей2
Количество каналов2
Число цепей2
Число элементов2
Число выводов8
Ток потребления1 mA
Рабочее напряжение питания16 V
Выходной ток30 mA
Выходной ток на канал40 mA
УпаковкаОтрезок ленты
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542330000, 8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|8542330000|85
Скорость нарастания0.3 V/µs
Толщина970 µm
Усиление по напряжению100 dB
Ширина3 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Информационный листСкачать (41 стр.)
Информационный листСкачать (34 стр.)
Информационный листСкачать (25 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (56 стр.)
Информационный листСкачать (43 стр.)
Информационный листСкачать (30 стр.)
Информационный листСкачать (30 стр.)
Информационный листСкачать (66 стр.)
Информационный листСкачать (34 стр.)
Информационный листСкачать (32 стр.)
Информационный листСкачать (31 стр.)
Информационный листСкачать (31 стр.)
Информационный листСкачать (30 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (17 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
