AD829ARZ — купить, цена, наличие

MPN AD829ARZ · Analog Devices
Наименование:AD829ARZ
Производитель:Analog Devices
Категория:Усилители — операционные, буферные, инструментальные
Артикул:009281
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 1 122.22 ₽ Ориентир, на 14.10.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

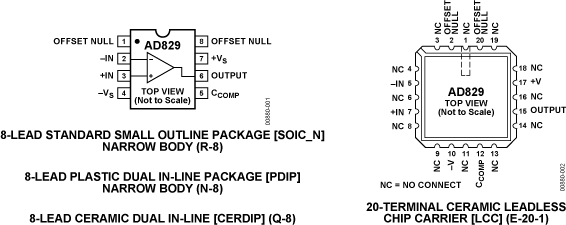

Малошумящий высокоскоростной видеоусилитель AD829, смещение до 1000 мкВ, корпус SOIC-8.

AD829ARZ — малошумящий высокоскоростной видеоусилитель, предназначенный для работы с видеосигналами и другими быстро изменяющимися аналоговыми сигналами. Он характеризуется низким смещением (до 1000 мкВ), что обеспечивает высокую точность обработки сигналов. Корпус выполнен в формате SOIC-8, что позволяет легко интегрировать его в различные электронные устройства.

При проектировании печатной платы с использованием данного усилителя рекомендуется уделить особое внимание трассировке сигнальных линий. Из-за высокой скорости сигнала важно минимизировать длину дорожек и использовать согласованные линии передачи. Для уменьшения уровня шумов рекомендуется разместить конденсатор питания максимально близко к выводам питания микросхемы, а также предусмотреть экранирование чувствительных цепей.

Полоса пропускания (-3 дБ)120 MHz
Полоса пропускания600 MHz
КорпусR
Коэффициент ослабления синфазного сигнала120 dB
Покрытие контактаОлово
Двухполярное напряжение питания9 V
Произведение усиления на полосу300 MHz
Высота1.5 mm
Входной ток смещения3.3 µA
Входная ёмкость1.5 pF
Входное напряжение смещения (Vos)1 mV
Спектральная плотность шума входного напряжения1.7 nV/sqrt Hz
Длина5 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяПроизводится
Макс. двухполярное напряжение питания18 V
Максимальная рабочая температура125 °C
Максимальная рассеиваемая мощность900 mW
Максимальное напряжение питания18 V
Мин. двухполярное напряжение питания4.5 V
Минимальная рабочая температура-55 °C
Номинальный ток питания6.5 mA
Число усилителей1
Количество каналов1
Число цепей1
Число элементов1
Число выводов8
Ток потребления6.5 mA
Выходной ток32 mA
Выходной ток на канал32 mA
УпаковкаRail/Tube
Рассеиваемая мощность900 mW
Коэффициент подавления пульсаций питания (PSRR)120 dB
Ток покоя5.3 mA
Радиационное упрочнениеНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542330000
Время установления65 ns
Скорость нарастания230 V/µs
Тип питанияСдвоенный
Усиление по напряжению96.26 dB
Ширина4 mm
ДокументСкачать
Информационный листСкачать (20 стр.)
Official datasheetСкачать
Информационный листСкачать (21 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (6 стр.)
Conflict Mineral StatementСкачать (1 стр.)
