NE555S-13 — купить, цена, наличие

MPN NE555S-13 · Diodes Inc.
Наименование:NE555S-13
Производитель:Diodes Inc.
Категория:Таймеры и генераторы
Артикул:007467
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

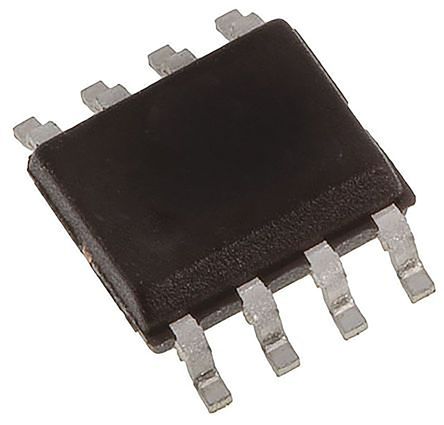

Одиночный таймер Diodes Inc. NE555, до 500 кГц, корпус SOIC-8

NE555S-13 — это одиночный таймер производства компании Diodes Inc., выполненный в корпусе SOIC-8. Компонент способен работать с частотой до 500 кГц, обеспечивая высокую точность временных интервалов и стабильность работы в различных схемах.

При проектировании печатной платы с использованием данного таймера рекомендуется уделить особое внимание разводке земли и питающих шин. Для минимизации помех и повышения устойчивости работы рекомендуется использовать шунтирующие конденсаторы небольшой ёмкости между выводами питания и земли, размещая их максимально близко к корпусу микросхемы.

КорпусSOP
China RoHSСоответствует
Покрытие контактаОлово
Частота500 kHz
Высота1.5 mm
Высота в установленном положении (макс.)1.75 mm
Выходной ток высокого уровня-200 mA
Дата выпуска2012-02-02
Без свинцаБез свинца
Длина4.9 mm
Статус жизненного циклаПроизводится
Выходной ток низкого уровня200 mA
Макс. рабочая температура70 °C
Макс. напряжение питания16 V
Мин. рабочая температура0 °C
Мин. напряжение питания4.5 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальное напряжение питания (DC)5 V
Количество каналов1
Число цепей1
Число выводов8
Количество таймеров/счетчиков1
Ток потребления13 mA
УпаковкаЛента на катушке
Ток покоя15 mA
Радиационная стойкостьНет
REACH SVHCДа
RoHSСоответствует
Код Schedule B8542390000
Температурный классКоммерческий
Шаг выводов1.27 mm
Масса506.605978 mg
Ширина3.9 mm
ДокументСкачать
Информационный листСкачать (14 стр.)
Технический чертежСкачать (5 стр.)
Rohs StatementСкачать (127 стр.)
