NE555D — купить, цена, наличие
| Наименование: | NE555D |
| Производитель: | Texas Instruments |
| Категория: | Таймеры и генераторы |
| Артикул: | 007464 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |
Ориентировочная цена за 1000 шт
Уточняем цену…

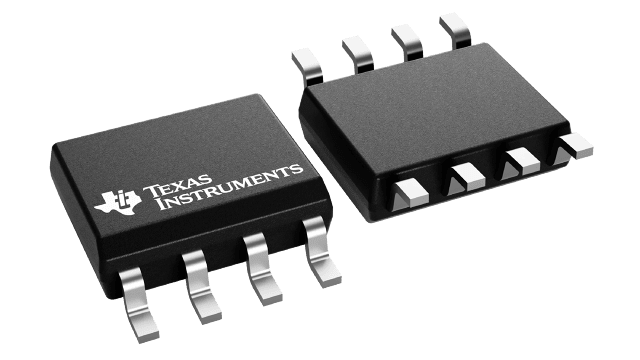

Таймер Texas Instruments NE555, тип 555, до 100 кГц, корпус SOIC-8
Таймер NE555 производства Texas Instruments выполнен в корпусе SOIC-8 и обеспечивает работу на частотах до 100 кГц. Компонент относится к категории таймеров и генераторов, широко используемых в аналоговых и цифровых схемах.
Функционально NE555 используется для генерации временных интервалов, формирования прямоугольных импульсов и реализации функций задержки в электронных устройствах. С точки зрения схемотехнического расчёта, ключевое значение имеют внешние компоненты — резисторы и конденсаторы, определяющие частоту генерации и длительность импульсов. Правильный подбор этих элементов позволяет точно настроить временные параметры выходного сигнала.
| Верхняя граница температуры окружающей среды | 70 °C |
| Корпус | SOIC |
| Покрытие контакта | Золото |
| Номинальный ток | 10 A |
| Частота | 100 kHz |
| Высота | 1.75 mm |
| Выходной ток высокого уровня | -200 mA |
| Без свинца | Без свинца |
| Длина | 4.9 mm |
| Статус жизненного цикла | Снят с производства |
| Выходной ток низкого уровня | 200 mA |
| Статус жизненного цикла производителя | Снят с производства |
| Максимальная температура перехода | 150 °C |
| Макс. рабочая температура | 70 °C |
| Макс. напряжение питания | 16 V |
| Мин. рабочая температура | 0 °C |
| Мин. напряжение питания | 4.5 V |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Номинальный ток питания | 2 mA |
| Количество каналов | 1 |
| Число выводов | 8 |
| Количество таймеров/счетчиков | 1 |
| Ток потребления | 10 mA |
| Упаковка | Россыпь |
| Ток покоя | 15 mA |
| Радиационная стойкость | Нет |
| REACH SVHC | Нет |
| RoHS | Соответствует |
| Код Schedule B | 8542390000 |
| Толщина | 1.58 mm |
| Масса | 72.603129 mg |
| Ширина | 3.91 mm |
| Документ | Скачать | |
| Official datasheet | Скачать | |
| Информационный лист | Скачать (36 стр.) | |
| Информационный лист | Скачать (31 стр.) | |
| Технический чертеж | Скачать (2 стр.) | |
| Информационный лист | Скачать (63 стр.) | |
| Информационный лист | Скачать (38 стр.) |
