SN65LVDS391D — купить, цена, наличие

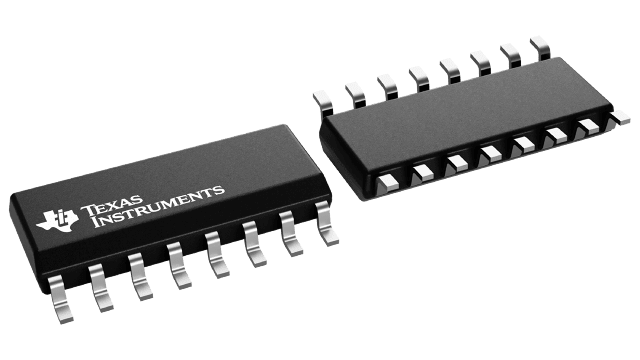

MPN SN65LVDS391D · Texas Instruments
Наименование:SN65LVDS391D
Производитель:Texas Instruments
Категория:Приёмопередатчики CAN
Артикул:008528
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Счетверённый приёмник LVDS Texas Instruments SN65LVDS391, 4 драйвера, до 630 Мбит/с, вход LVTTL, выход LVDS

Texas Instruments SN65LVDS391D – счетверённый приёмопередатчик для передачи данных по интерфейсу LVDS. Чип оснащён четырьмя драйверами, обеспечивающими высокоскоростную передачу данных до 630 Мбит/с. Входной интерфейс поддерживает сигналы стандарта LVTTL, выходной – LVDS. Компонент предназначен для использования в системах, требующих высокой пропускной способности и низкого энергопотребления.

При подборе аналога важно убедиться, что новый компонент также поддерживает скорость передачи данных не ниже 630 Мбит/с и совместим с интерфейсами LVTTL и LVDS. Необходимо проверить наличие четырёх независимых каналов передачи данных, а также соответствие напряжений питания и рабочих температур. Аналог должен иметь аналогичные электрические параметры и быть совместимым с существующей схемой разводки печатной платы.

Верхняя граница температуры окружающей среды85 °C
КорпусSOIC
Покрытие контактаЗолото
Скорость передачи данных630 Mbps
Высота1.75 mm
ИнтерфейсLVDS
Без свинцаБез свинца
Длина9.9 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Макс. входной ток20 µA
Макс. рабочая температура85 °C
Макс. выходной ток24 mA
Макс. выходное напряжение454 mV
Максимальная рассеиваемая мощность774 mW
Макс. ток потребления20 mA
Макс. напряжение питания3.6 V
Мин. рабочая температура-40 °C
Мин. напряжение питания3 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания20 mA
Количество каналов4
Число драйверов4
Число элементов4
Число выводов16
Число приёмников4
Число передатчиков4
Ток потребления26 mA
Рабочее напряжение питания3.3 V
Рассеиваемая мощность950 mW
Задержка распространения2.9 ns
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Тип выводаSMD/SMT
Толщина1.58 mm
Время задержки включения2.9 ns
Масса155.100241 mg
Ширина3.91 mm
ДокументСкачать
Информационный листСкачать (40 стр.)
Official datasheetСкачать
Технический чертежСкачать (2 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (39 стр.)
Информационный листСкачать (40 стр.)
Информационный листСкачать (40 стр.)
Информационный листСкачать (16 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (41 стр.)
Информационный листСкачать (39 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (20 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
