SN74LV1T125DBVR — купить, цена, наличие

MPN SN74LV1T125DBVR · Texas Instruments
Наименование:SN74LV1T125DBVR
Производитель:Texas Instruments
Категория:Преобразователи уровней напряжения
Артикул:010012
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

Одиночный буферный элемент-сдвигатель уровня Texas Instruments SN74LV1T125 с 3-состоянием, CMOS

SN74LV1T125DBVR от Texas Instruments представляет собой одиночный буферный элемент-сдвигатель уровня напряжения с 3-состоянием и технологией CMOS. Он предназначен для преобразования уровней напряжения между различными логическими схемами, обеспечивая совместимость и корректное взаимодействие между ними.

Такой компонент часто используется в микроконтроллерных системах, интерфейсах связи, платах расширения и узлах сопряжения цифровых устройств. Разница рабочих напряжений между отдельными частями схемы эффективно компенсируется этим элементом, позволяя избежать повреждения чувствительных микросхем и обеспечить стабильную передачу сигналов.

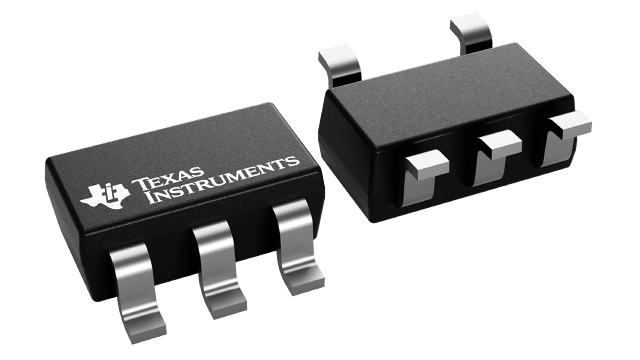

КорпусSOT-23
Покрытие контактаЗолото
Высота1.45 mm
Выходной ток высокого уровня-8 mA
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Логическая функцияБуфер, инвертор
Выходной ток низкого уровня8 mA
Статус жизненного цикла производителяАктивен
Макс. рабочая температура125 °C
Макс. напряжение питания5.5 V
Мин. рабочая температура-40 °C
Мин. напряжение питания1.6 V
Тип монтажаПоверхностный монтаж (SMD)
Количество бит1
Число бит на элемент1
Число элементов1
Число входных линий1
Число выходных линий1
Число выходов1
Число выводов5
Ток потребления8 mA
УпаковкаОтрезок ленты
ПолярностьНеинвертирующий
Ток покоя1 µA
Радиационная стойкостьНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Толщина1.2 mm
ТопологияТяни-толкай
Масса10.007382 mg
Ширина1.6 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (5 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (26 стр.)
Информационный листСкачать (21 стр.)
Информационный листСкачать (25 стр.)
Информационный листСкачать (20 стр.)
Информационный листСкачать (21 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
