LQP03TN56NJ02D — купить, цена, наличие

MPN LQP03TN56NJ02D · Murata
Наименование:LQP03TN56NJ02D
Производитель:Murata
Категория:Постоянные катушки индуктивности
Артикул:010458
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

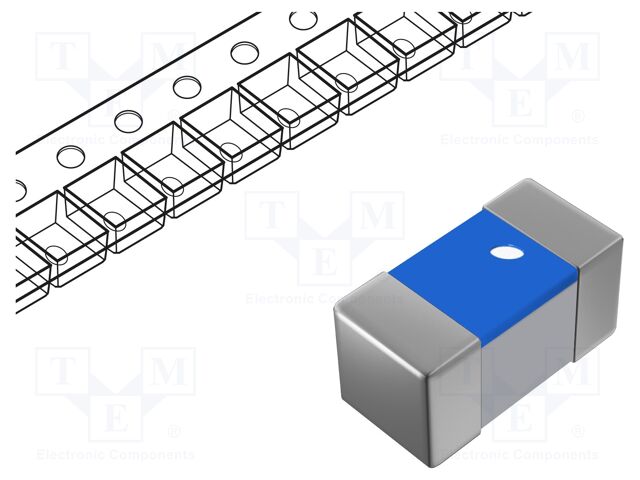

ВЧ чип-дроссель Murata тонкоплёночный, 56 нГн ±5%, частота 300 МГц, добротность 9, ток 100 мА, корпус 0201

Чип-дроссель LQP03TN56NJ02D производства Murata выполнен по тонкоплёночной технологии, обеспечивающей стабильные электрические характеристики. Индуктивность составляет 56 нГн с допуском ±5%. Для данного компонента заявлена высокая рабочая частота до 300 МГц, добротность Q равна 9, максимальный ток составляет 100 мА. Корпус типа 0201 позволяет использовать данный дроссель в компактных устройствах.

В высокочастотных цепях этот дроссель эффективно подавляет помехи и фильтрует сигналы, создавая путь с высоким сопротивлением для высокочастотных составляющих тока. При расчёте схемы его индуктивность и частотные характеристики определяют полосу пропускания и степень подавления нежелательных сигналов. Благодаря высокой добротности дроссель минимизирует потери энергии на высоких частотах, улучшая эффективность фильтрации.

Корпус0201
Типоразмер корпуса (дюймовый)0201
Типоразмер корпуса (метрический)0603
Составтонкоплёночный
Материал сердечникаНемагнитный
Номинальный ток100 mA
Постоянный ток100 mA
Сопротивление постоянному току (DCR)3.9 Ω
Глубина330 µm
Высота300 µm
Высота в установленном положении (макс.)330.2 µm
Индуктивность56 nH
Дата выпуска2009-08-10
Длина600 µm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяIN PRODUCTION (Last Updated: 5 years ago)
Макс. допустимый ток100 mA
Макс. постоянный ток100 mA
Макс. рабочая температура125 °C
Идентификатор корпуса производителя0805 (2012 metric)
Военный стандартНет
Мин. рабочая температура-55 °C
Тип монтажаПоверхностный монтаж (SMD)
Число цепей1
Число выводов2
УпаковкаЛента на катушке
Добротность9
REACH SVHCДа
Сопротивление3.9 Ω
Действующий ток (Irms)100 mA
RoHSСоответствует
Код Schedule B8504500000
Частота собственного резонанса1.2 GHz
Последовательное сопротивление3.9 Ω
ЭкранированиеНеэкранированный
Тип выводаSMD/SMT
Тестовая частота300 MHz
Допуск5 %
Ширина300 µm
ДокументСкачать
Информационный листСкачать (3 стр.)
Информационный листСкачать (2 стр.)
Информационный листСкачать (12 стр.)
Информационный листСкачать (4 стр.)
Reach StatementСкачать (3 стр.)
