LQH32MN4R7K23L — купить, цена, наличие

MPN LQH32MN4R7K23L · Murata
Наименование:LQH32MN4R7K23L
Производитель:Murata
Категория:Постоянные катушки индуктивности
Артикул:010478
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 29.26 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

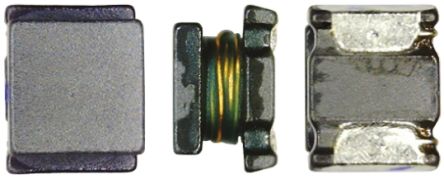

Дроссель ферритовый общего назначения 4,7 мкГн ±10%, поверхностный монтаж, корпус 3225 (1210), Murata

Дроссель LQH32MN4R7K23L производства Murata предназначен для поверхностного монтажа и выполнен в корпусе формата 3225 (1210). Его номинальная индуктивность составляет 4,7 мкГн с допуском ±10%. Это устройство изготовлено на основе феррита, что обеспечивает его общие эксплуатационные характеристики и устойчивость к внешним воздействиям.

В схемах данный дроссель используется для подавления помех, фильтрации сигналов и сглаживания пульсаций в цепях питания. С точки зрения расчёта, его роль заключается в создании реактивного сопротивления переменному току, которое зависит от частоты сигнала. Чем выше частота, тем больше индуктивное сопротивление. При расчёте необходимо учитывать требуемую индуктивность, частоту работы схемы и допустимые потери на дросселе.

Корпус1210
Типоразмер корпуса (дюймовый)1210
Типоразмер корпуса (метрический)3225
Составпроволочный
Материал сердечникаферрит
Номинальный ток270 mA
Постоянный ток270 mA
Сопротивление постоянному току (DCR)1.2 Ω
Глубина2.7 mm
Частота31 MHz
Высота2 mm
Высота в установленном положении (макс.)2.2098 mm
Индуктивность4.7 µH
Допуск индуктивности10 %
Дата выпуска2002-09-02
Без свинцаБез свинца
Длина3.2 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяIN PRODUCTION (Last Updated: 5 years ago)
Макс. допустимый ток270 mA
Макс. постоянный ток270 mA
Максимальная рабочая температура85 °C
Идентификатор корпуса производителя1210 (3225 Metric)
Военный стандартНет
Минимальная рабочая температура-40 °C
Тип монтажаПоверхностный монтаж (SMD)
Число цепей1
Число выводов2
Число выводов2
УпаковкаОтрезок ленты
Добротность20
Радиационное упрочнениеНет
REACH SVHCДа
Сопротивление1.2 Ω
Действующий ток (Irms)270 mA
RoHSСоответствует
Код Schedule B8504500000, 8504500000|8504500000|8504500000|8504500000|8504500000
Частота собственного резонанса31 MHz
Последовательное сопротивление1.2 Ω
ЭкранированиеНеэкранированный
Тип выводаSMD/SMT
Тестовая частота1 MHz
Допуск10 %
Масса15.989131 mg
Ширина2.5 mm
ДокументСкачать
Информационный листСкачать (3 стр.)
Информационный листСкачать (3 стр.)
Информационный листСкачать (3 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (2 стр.)
Информационный листСкачать (3 стр.)
Информационный листСкачать (95 стр.)
Информационный листСкачать (2 стр.)
Информационный листСкачать
Reach StatementСкачать (3 стр.)
AvnetNewarkFuture ElectronicsVericalArrow ElectronicsTTITMEDigiKeyTTI EuropeMouserUnikeyICIC Components Ltd.ICSuperman Co.TIST Technology Co., LimitedGoKey Chip Technology Co. Inc.RC ElectronicsLixincQuestCytech SystemsAxis Part LimitedClassic ComponentsSuntronicDigi-ic_SMART PIONEERAbacus TechnologiesUnikeyic (ICkey)

Позиция есть у 25 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
