MSP430G2744IDA38R — купить, цена, наличие

MPN MSP430G2744IDA38R · Texas Instruments
Наименование:MSP430G2744IDA38R
Производитель:Texas Instruments
Категория:Микроконтроллеры
Артикул:010021
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

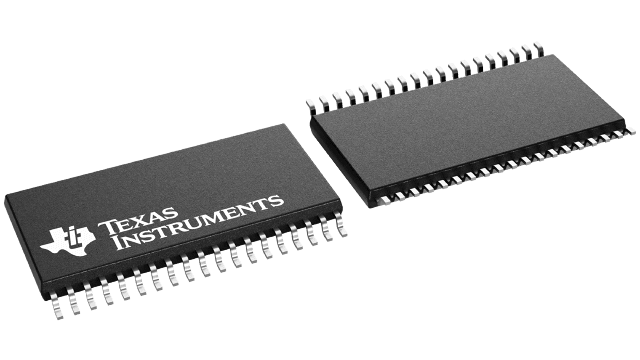

16-разрядный микроконтроллер Texas Instruments MSP430G2744, 16 МГц, флеш-память 32 КБ, SRAM 1 КБ, АЦП 10 бит, интерфейсы UART/SPI/I2C, корпус TSSOP-38

Микроконтроллер MSP430G2744 производства Texas Instruments выполнен на основе 16-разрядного ядра с тактовой частотой до 16 МГц. Он оснащён 32 КБ флеш-памяти и 1 КБ оперативной памяти SRAM. Для обработки аналоговых сигналов предусмотрен 10-битный АЦП. Интерфейсы связи включают UART, SPI и I2C, что позволяет легко интегрировать устройство в системы с различными типами периферийных устройств. Корпус TSSOP-38 обеспечивает компактное размещение на плате и удобное поверхностное монтажное соединение.

При проектировании печатной платы с использованием данного микроконтроллера рекомендуется уделять особое внимание разводке питания и земли. Следует предусмотреть отдельные полигоны для аналогового и цифрового питания, чтобы избежать помех. Использование конденсаторов вблизи выводов питания поможет снизить уровень шумов и обеспечить стабильную работу микроконтроллера.

КорпусTSSOP
Покрытие контактаЗолото
Архитектура ядраMSP430
Разрядность шины данных16 b
Частота16 MHz
Высота1.2 mm
ИнтерфейсI2C, IrDA, LIN, SCI, SPI, UART
Без свинцаБез свинца
Длина12.5 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Максимальная частота16 MHz
Макс. рабочая температура85 °C
Макс. напряжение питания3.6 V
Объём памяти32 kB
Тип памятиFLASH
Мин. рабочая температура-40 °C
Мин. напряжение питания1.8 V
Тип монтажаПоверхностный монтаж (SMD)
Количество аналого-цифровых преобразователей12
Число каналов АЦП10
Количество операций ввода-вывода32
Число выводов38
Число программируемых входов/выходов32
Количество таймеров/счетчиков2
Количество каналов UART1
Объем оперативной памяти1 kB
RoHSСоответствует
Толщина1.15 mm
Сторожевой таймерДа
Ширина6.2 mm
ДокументСкачать
Информационный листСкачать (84 стр.)
Official datasheetСкачать
Информационный листСкачать (82 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (72 стр.)
Информационный листСкачать (71 стр.)
