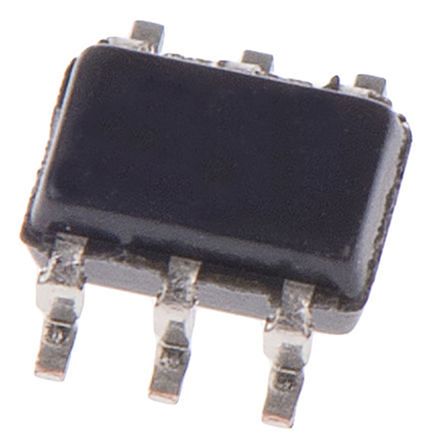

NC7WZ04P6X — купить, цена, наличие

MPN NC7WZ04P6X · onsemi
Наименование:NC7WZ04P6X
Производитель:onsemi
Категория:Логические вентили
Артикул:009945
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 5.02 ₽ Ориентир, на 27.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

Логическая микросхема буфера, задержка 3,6 нс при 5 В, нагрузка 50 пФ, корпус SMD

Логический буфер на основе технологии от onsemi, обеспечивающий малую задержку распространения сигнала – всего 3,6 нс при напряжении питания 5 В. Нагрузка составляет 50 пФ, что позволяет эффективно использовать устройство в быстродействующих цифровых схемах. Компонент выполнен в корпусе типа SMD, что упрощает его монтаж на печатные платы.

При подборе аналога необходимо обращать внимание на соответствие задержки распространения сигнала, нагрузочной способности и рабочего напряжения. Также важно учитывать тип корпуса и совместимость с существующей топологией печатной платы. Неправильный выбор может привести к ухудшению временных характеристик схемы и проблемам с совместимостью сигналов.

КорпусTSSOP
China RoHSСоответствует
Покрытие контактаОлово
Высота1.1 mm
Высота в установленном положении (макс.)1.1 mm
Выходной ток высокого уровня-32 mA
Дата выпуска1999-05-01
Без свинцаБез свинца
Длина2 mm
Статус жизненного циклаПроизводится
Ёмкость нагрузки50 pF
Логическая функцияИнвертирующая
Выходной ток низкого уровня24 mA
Дата последней закупки (LTB)2022-06-20
Статус жизненного цикла производителяАктивен
Максимальная температура перехода150 °C
Максимальная рабочая температура85 °C
Макс. ток потребления100 mA
Максимальное напряжение питания5.5 V
Минимальная рабочая температура-40 °C
Минимальное напряжение питания1.65 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальное напряжение питания (DC)1.8 V
Количество каналов2
Число цепей2
Число элементов2
Число вентилей2
Количество входов1
Число выходов2
Число выводов6
Число выводов6
Выходной ток32 mA
УпаковкаОтрезок ленты
Задержка распространения8.4 ns
Ток покоя10 µA
Радиационное упрочнениеНет
REACH SVHCДа
RoHSСоответствует
Код Schedule B8542390000
Вход с триггером ШмиттаНет
Температурный классПромышленный
Шаг выводов650 µm
Время задержки включения5 ns
Масса28 mg
Ширина1.25 mm
ДокументСкачать
Информационный листСкачать (11 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (12 стр.)
Информационный листСкачать
Информационный листСкачать
Информационный листСкачать
Информационный листСкачать (11 стр.)
Технический чертежСкачать (1 стр.)
Информационный листСкачать (8 стр.)
Информационный листСкачать
Информационный листСкачать (9 стр.)
Информационный листСкачать
Rohs StatementСкачать (3 стр.)
Future ElectronicsNewarkMaster ElectronicsOnlinecomponents.comArrow ElectronicsVericalAvnetDigiKeyMouserComponent SearchNetSource TechnologyEsaler ElectronicICSuperman Co.EasevMaritexFmall Co., LimitedUnikeyICAAA CHIPSRC ElectronicsAnsinorAxis Part LimitedGoKey Chip Technology Co. Inc.QuestLixincVigor ComponentsNAC SemiClassic ComponentsComponent SenseHi-Tech Circuit Group Ltd.ComSIT Distribution GmbHAERIRebound ElectronicsAugswanUnikeyic (ICkey)

Позиция есть у 34 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
