SN74HC595D — купить, цена, наличие

MPN SN74HC595D · Texas Instruments
Наименование:SN74HC595D
Производитель:Texas Instruments
Категория:Логические микросхемы
Артикул:007367
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт 9.20 ₽ Ориентир, на 26.08.2026. Точная цена — в счёте
Цены и наличие у поставщиков Запросить КП

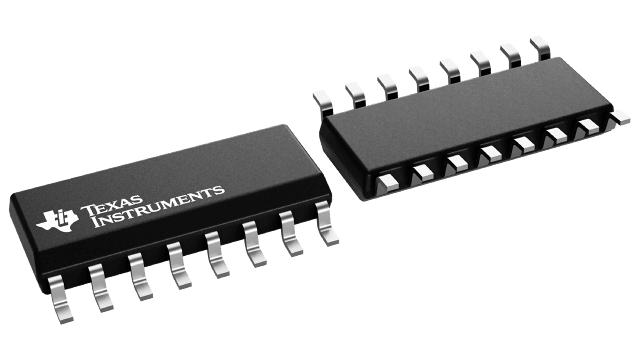

8-битный сдвиговый регистр Texas Instruments SN74HC595, последовательный вход/параллельный выход, корпус SOIC-16

Микросхема Texas Instruments SN74HC595 представляет собой 8-битный сдвиговый регистр с последовательным входом и параллельным выходом. Она выполнена в корпусе SOIC-16, обеспечивающем удобное поверхностное монтажное соединение. Компонент предназначен для использования в цифровых системах управления и передачи данных, обеспечивая эффективное преобразование последовательного сигнала в параллельный.

При проектировании печатной платы с использованием SN74HC595 рекомендуется уделять особое внимание трассировке сигнальных линий. Из-за высокой скорости переключения сигналов следует избегать длинных и близко расположенных трасс, чтобы минимизировать взаимные наводки и снизить риск возникновения ошибок передачи данных. Рекомендуется также использовать полигон заземления под микросхемой для улучшения электромагнитной совместимости и стабильности работы устройства.

КорпусSOIC
Покрытие контактаЗолото
НаправлениеОднонаправленный
Частота42 MHz
Высота1.75 mm
Без свинцаБез свинца
Длина9.9 mm
Статус жизненного циклаПроизводится
Логическая функцияРегистр сдвига
Статус жизненного цикла производителяАктивен
Максимальная рабочая температура85 °C
Максимальное напряжение питания6 V
Минимальная рабочая температура-40 °C
Минимальное напряжение питания2 V
Тип монтажаПоверхностный монтаж (SMD)
Количество бит8
Число бит на элемент8
Количество каналов8
Число цепей4
Число элементов1
Число выходных линий10
Число выводов16
Рабочее напряжение питания5 V
Задержка распространения250 ns
Ток покоя8 µA
Радиационное упрочнениеНет
REACH SVHCНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Толщина1.58 mm
Время задержки включения250 ns
Масса141.690917 mg
Ширина3.91 mm
ДокументСкачать
Информационный листСкачать (27 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (36 стр.)
Информационный листСкачать (25 стр.)
Информационный листСкачать (45 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (27 стр.)
Информационный листСкачать (22 стр.)
Информационный листСкачать (9 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (18 стр.)
Reach StatementСкачать (7 стр.)
Microchip USAFmall Co., LimitedLixincAnsinorQuestBison TechnologiesClassic ComponentsSuntronicAbacus Technologies

Позиция есть у 9 поставщиков на мировых складах. Актуальные цены, остатки и сроки — проверить по партномеру.
