1161119 — купить, цена, наличие
| Наименование: | 1161119 |
| Производитель: | Phoenix Contact |
| Категория: | Клеммные колодки |
| Артикул: | 015773 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |

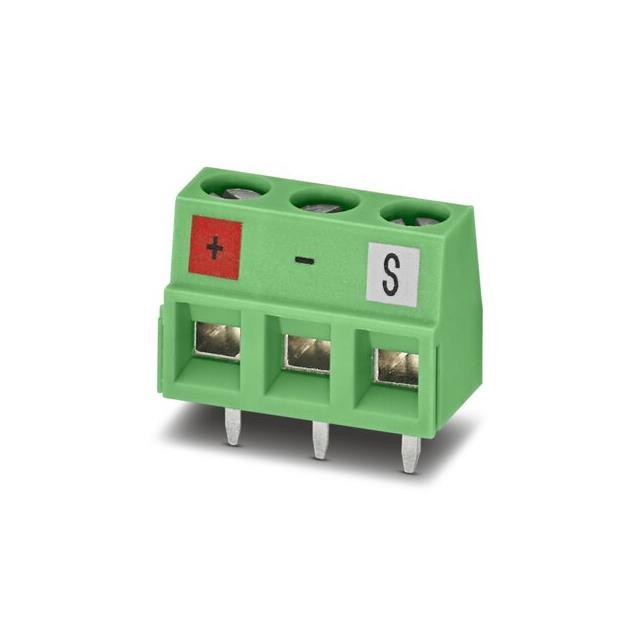

Трёхпозиционная клеммная колодка Phoenix Contact серии COMBICON MKDSN для подключения провода к печатной плате. Она одноуровневая, с шагом 5,08 мм (0.200"), монтируется в отверстия (THT), ориентация соединения горизонтальная относительно платы. Колодка рассчитана на ток 10 А и напряжение 300 В и принимает провод сечением 14–30 AWG. Провод фиксируется зажимной скобой с натяжной втулкой. Исполнение взаимоблокировочное (сторонний тип), цвет корпуса зелёный.
Изделие снято с производства, поэтому для нового проекта или ремонта замену лучше подобрать заранее. Первым делом аналог должен совпадать по шагу 5,08 мм и числу позиций, иначе он не встанет в существующие отверстия платы. Затем сверьте горизонтальную ориентацию соединения, номинальные ток и напряжение (не ниже исходных) и диапазон сечений провода. Если колодки на плате собраны в ряд, проверьте совместимость аналога по взаимоблокировке, а не только внешнее сходство.
| Серия | COMBICON MKDSN |
| Число уровней | 1 |
| Позиции на уровень | 3 |
| Шаг | 0.200" (5.08mm) |
| Ориентация соединения | Горизонтальный относительно платы |
| Ток | 10 A |
| Напряжение | 300 V |
| Диаметр провода | 14-30 AWG |
| Тип монтажа | Монтаж в отверстия (THT) |
| Терминация провода | Скручивание - зажимная скоба, натяжная втулка |
| Особенности | Сторонний взаимоблокировочный |
| Цвет | Зелёный |
| Статус компонента | Снят с производства |
| Документ | Скачать | |
| Информационный лист | Скачать |
