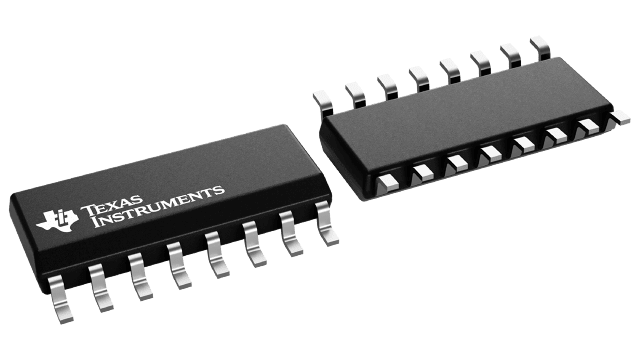

MAX232NE4 — купить, цена, наличие
| Наименование: | MAX232NE4 |
| Производитель: | Texas Instruments |
| Категория: | Интерфейсные микросхемы |
| Артикул: | 011414 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |
Сдвоенный приёмопередатчик интерфейса RS-232 Texas Instruments MAX232, 30 В, до 120 кбит/с, корпус DIP
Интерфейсная микросхема MAX232NE4 производства Texas Instruments представляет собой сдвоенный приёмопередатчик интерфейса RS-232, предназначенный для преобразования уровней сигналов между TTL/CMOS логикой и стандартом RS-232. Компонент рассчитан на работу с напряжением до 30 В и поддерживает скорость передачи данных до 120 кбит/с. Корпус выполнен в формате DIP, что обеспечивает удобную установку и монтаж.
Отличие данной микросхемы от простых преобразователей уровня заключается в наличии встроенных драйверов и приёмников, позволяющих напрямую подключать её к микроконтроллерам и другим цифровым устройствам без дополнительных компонентов. Это делает MAX232NE4 удобным выбором для реализации интерфейсов RS-232 в устройствах, где требуется простое и недорогое решение для обмена данными с компьютерами или другими устройствами, поддерживающими данный протокол.
| Корпус | PDIP |
| Скорость передачи данных | 120 kbps |
| Высота | 5.08 mm |
| Без свинца | Без свинца |
| Длина | 19.3 mm |
| Статус жизненного цикла | Производится |
| Логическая функция | приёмник, приёмопередатчик |
| Статус жизненного цикла производителя | Активен |
| Макс. рабочая температура | 85 °C |
| Макс. напряжение питания | 5.5 V |
| Мин. рабочая температура | -40 °C |
| Мин. напряжение питания | 4.5 V |
| Тип монтажа | Монтаж в отверстия (THT) |
| Номинальный ток питания | 10 mA |
| Число драйверов | 2 |
| Количество операций ввода-вывода | 8 |
| Число выводов | 16 |
| Число приёмников | 2 |
| Число приёмопередатчиков | 1 |
| Число передатчиков | 2 |
| Рабочее напряжение питания | 5 V |
| Задержка распространения | 500 ns |
| Радиационная стойкость | Нет |
| REACH SVHC | Нет |
| RoHS | Соответствует |
| Симплекс/дуплекс | полный дуплекс |
| Толщина | 3.9 mm |
| Масса | 951.693491 mg |
| Ширина | 6.35 mm |
| Документ | Скачать | |
| Official datasheet | Скачать | |
| Информационный лист | Скачать (24 стр.) | |
| Информационный лист | Скачать (17 стр.) | |
| Технический чертеж | Скачать (2 стр.) | |
| Информационный лист | Скачать (26 стр.) | |
| Информационный лист | Скачать (16 стр.) |
