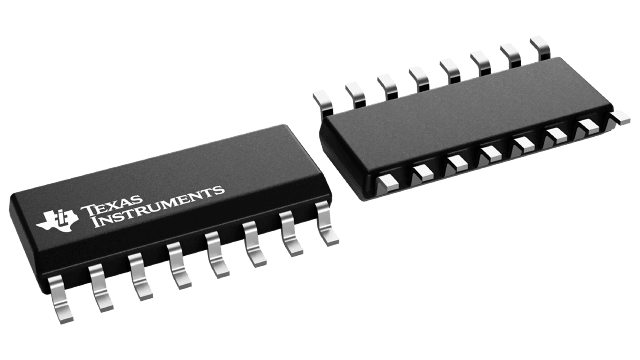

MAX232EIDWG4 — купить, цена, наличие
| Наименование: | MAX232EIDWG4 |
| Производитель: | Texas Instruments |
| Категория: | Интерфейсные микросхемы |
| Артикул: | 011413 |
| Наличие: | Под заказ · авиа 1–3 раза/нед. |
Приёмопередатчик интерфейса RS-232 Texas Instruments MAX232E, 5 В, 10 мА
Интерфейсная микросхема MAX232EIDWG4 производства Texas Instruments представляет собой приёмопередатчик интерфейса RS-232, рассчитанный на работу при напряжении питания 5 В и потребляемом токе порядка 10 мА. Компонент предназначен для преобразования уровней сигналов между логическими уровнями TTL/CMOS и стандартными уровнями RS-232, обеспечивая тем самым возможность подключения устройств с разным уровнем совместимости.
При использовании данной микросхемы часто допускают распространённую ошибку, полагая, что MAX232E будет корректно работать без внешних конденсаторов. В результате схема оказывается неработоспособной, так как для нормальной работы MAX232 требуется подключение внешних электролитических конденсаторов, обеспечивающих генерацию требуемых напряжений для согласования уровней.
| Корпус | SOIC |
| Скорость передачи данных | 120 kbps |
| Высота | 2.65 mm |
| Без свинца | Без свинца |
| Длина | 10.3 mm |
| Статус жизненного цикла | Не рекомендован для новых разработок |
| Логическая функция | приёмник, приёмопередатчик |
| Статус жизненного цикла производителя | Не рекомендован для новых разработок |
| Макс. рабочая температура | 85 °C |
| Макс. напряжение питания | 5.5 V |
| Мин. рабочая температура | -40 °C |
| Мин. напряжение питания | 4.5 V |
| Тип монтажа | Поверхностный монтаж (SMD) |
| Номинальный ток питания | 10 mA |
| Число драйверов | 2 |
| Количество операций ввода-вывода | 8 |
| Число выводов | 16 |
| Число приёмников | 2 |
| Число приёмопередатчиков | 1 |
| Число передатчиков | 2 |
| Рабочее напряжение питания | 5 V |
| Упаковка | Rail/Tube |
| Задержка распространения | 500 ns |
| Радиационная стойкость | Нет |
| RoHS | Соответствует |
| Симплекс/дуплекс | полный дуплекс |
| Толщина | 2.35 mm |
| Ширина | 7.5 mm |
| Документ | Скачать | |
| Official datasheet | Скачать | |
| Технический чертеж | Скачать (2 стр.) | |
| Информационный лист | Скачать (20 стр.) | |
| Информационный лист | Скачать (19 стр.) | |
| Информационный лист | Скачать (17 стр.) | |
| Информационный лист | Скачать (28 стр.) |
