LM27313XMFX/NOPB — купить, цена, наличие

MPN LM27313XMFX/NOPB · Texas Instruments
Наименование:LM27313XMFX/NOPB
Производитель:Texas Instruments
Категория:Импульсные стабилизаторы напряжения
Артикул:009958
Наличие:Под заказ · авиа 1–3 раза/нед.
Ориентировочная цена за 1000 шт Уточняем цену…
Цены и наличие у поставщиков Запросить КП

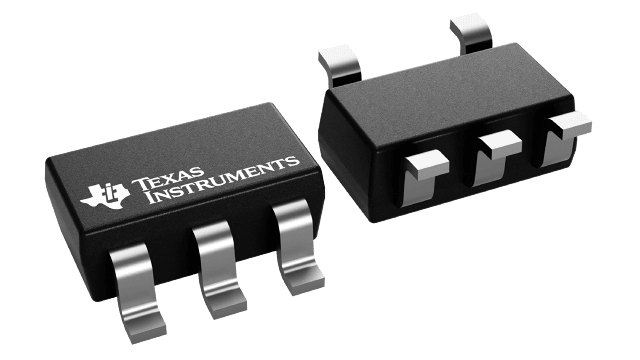

Повышающий преобразователь Texas Instruments LM27313, частота 1.6 МГц, встроенный ключ 30 В, корпус SOT-23-5

Повышающий импульсный стабилизатор LM27313XMFX от Texas Instruments выполнен в миниатюрном корпусе SOT-23-5 и оснащён встроенным силовым ключом на напряжение до 30 В. Работа на частоте 1.6 МГц позволяет минимизировать габариты внешних компонентов и снизить уровень пульсаций на выходе.

Данный преобразователь используется в схемах питания, где требуется получить стабильное выходное напряжение выше входного, например, в портативных устройствах с низковольтными источниками питания. Он особенно полезен там, где важны компактность и эффективность. Для правильного функционирования необходимо правильно подобрать индуктивность и конденсаторы фильтра, учитывая рекомендуемые производителем значения и условия работы устройства.

КорпусSOT-23
Покрытие контактаОлово
КПД80 %
Высота1.45 mm
Без свинцаБез свинца
Длина2.9 mm
Статус жизненного циклаПроизводится
Статус жизненного цикла производителяАктивен
Максимальное входное напряжение14 V
Макс. рабочая температура125 °C
Минимальное входное напряжение2.7 V
Мин. рабочая температура-40 °C
Мин. напряжение питания2.7 V
Тип монтажаПоверхностный монтаж (SMD)
Номинальный ток питания500 µA
Число выходов1
Число выводов5
Выходная мощность2.5 W
Тип выходаРегулируемый
Выходное напряжение28 V
Ток покоя2.1 mA
Радиационная стойкостьНет
RoHSСоответствует
Код Schedule B8542390000, 8542390000|8542390000|8542390000|8542390000|8542390000
Частота переключения1.6 MHz
Синхронный выпрямительНет
Толщина1.2 mm
ТопологияБуст
Ширина1.6 mm
ДокументСкачать
Технический чертежСкачать (4 стр.)
Official datasheetСкачать
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (4 стр.)
Технический чертежСкачать (5 стр.)
Информационный листСкачать (25 стр.)
Технический чертежСкачать (2 стр.)
Информационный листСкачать (18 стр.)
Информационный листСкачать (14 стр.)
Информационный листСкачать (25 стр.)
Информационный листСкачать (26 стр.)
Информационный листСкачать (26 стр.)
Reach StatementСкачать (7 стр.)
Conflict Mineral StatementСкачать (2 стр.)
